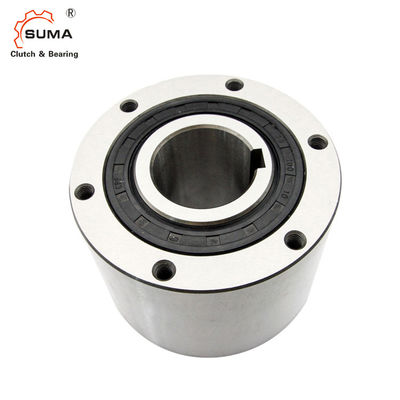

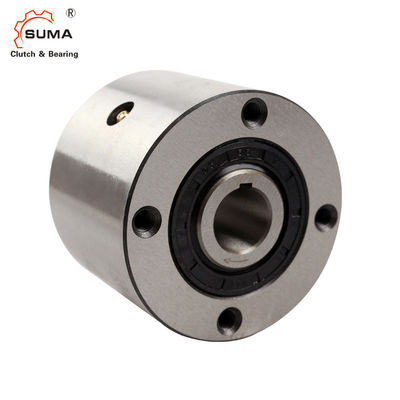

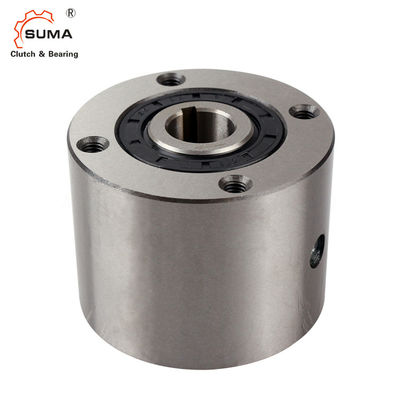

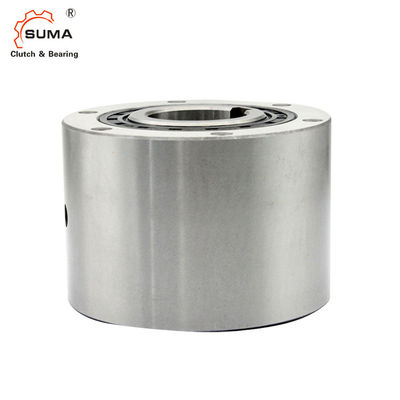

MX50 laissent aller l'incidence directionnelle d'embrayage de came du rouleau 1

MX50 laissent aller l'incidence directionnelle d'embrayage de came du rouleau 1

Installation et utilisation
1. Pour l'installation, insérez l'embrayage dans le trou de hub d'une poulie, d'une vitesse, ou d'un bras de couple et vissez les boulons (tension élevée) dans les trous connexion dans le visage d'extrémité de l'embrayage. Voir l'illustration du côté droit.
2. Un ajustement de presse est exigé pour des embrayages de série de MX pour indexer des applications, mais ne dépasse pas 0,025 millimètres quand montage de presse.
3. Ajustez le côté de la clé pour adapter la rainure de clavette étroitement, mais permettez un dégagement entre le dessus de la clé et la rainure de clavette.
4. En montant l'embrayage sur un axe, appliquez-vous la pression à l'extrémité de course intérieure d'embrayage, mais jamais à la course externe.
5. La sélection appropriée de l'embrayage de came fournit la représentation de indexation précise. Un dispositif de freinage et un dispositif backstopping peuvent également être exigés pour une représentation plus précise.
6. La tolérance du trou de hub devrait être H6 ou H7.

Dimensions et capacités

Montage et accouplement
