Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | LD04 |

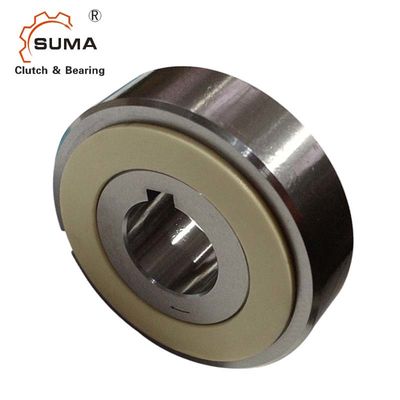

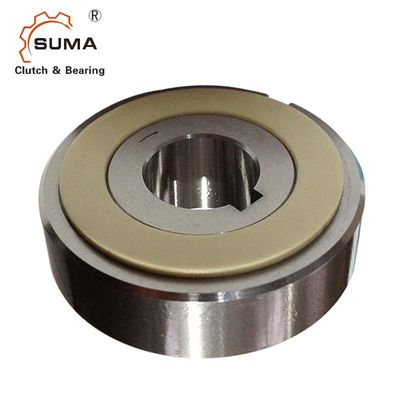

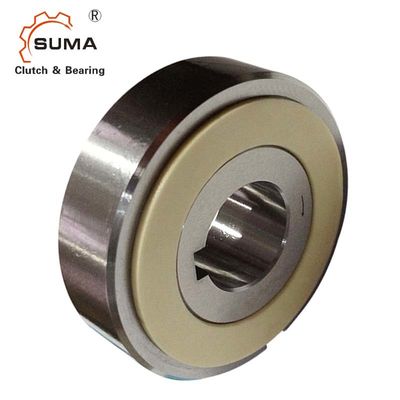

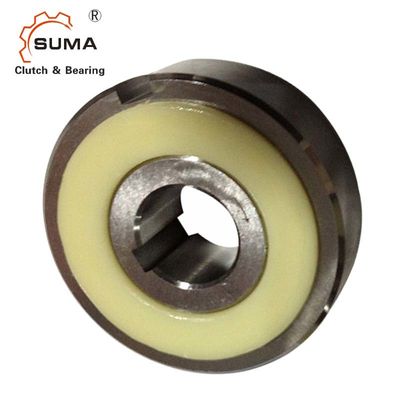

LD04 incidence spéciale d'embrayage de came de cale de manière de la graisse un
Dimensions et capacités
Modèle |
Couple Capacité (Nanomètre) |
Entrave Couple (Nanomètre) |
Maximum. Dépassement (r/min) |
minute) |
Max.Radial Charge quand Dépassement (kgf) |
Taille de trou |
B |
C |
D |
E |
Course externe Rainure de clavette |
Poids (kilogramme) |
||
| Course intérieure | Diamètre. (H7) |
Clé manière |
||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Montage et accouplement
Installation et utilisation
1. l'embrayage de came de série de LD prelubricated avec la graisse spéciale et sont opérationnel.
Aucun lubrifiant supplémentaire n'est exigé.
2. En installant l'embrayage sur l'axe, pressez la course intérieure d'embrayage légèrement avec un marteau mou empêcher l'embrayage
Course externe du glissement à partir de la course intérieure.
3. soyez sûr d'attacher le plat. Ceci empêche la course externe de glisser à partir de la course intérieure. See a recommandé
Dimensions du plat énuméré du côté droit.
4. Pour la lubrification, enduisez le plat et le métal poussé de la graisse.
5. N'appliquez jamais les charges poussées à l'embrayage. D'autres dispositifs devraient être fournis pour prendre les charges poussées appliquées à l'embrayage.
6. la clé devrait être conforme à JIS B1301-1959.
7. Les trous de la poulie, du pignon, etc., devraient avoir une tolérance de H6 ou de H7.
