Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FBF24 |

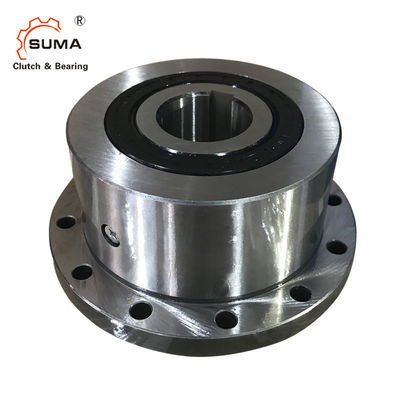

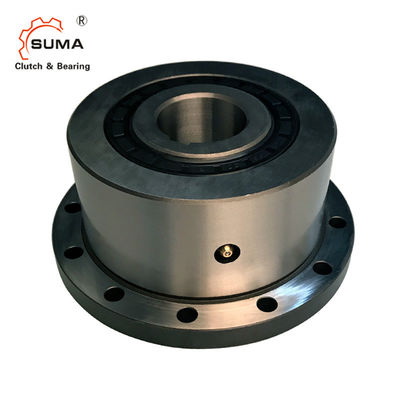

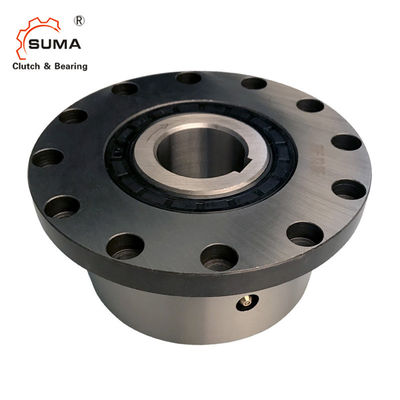

FBF 24 indexant pour laisser aller l'incidence scellée d'embrayage de came de cale
Caractéristiques
Complet laisse aller FBF avec la bride de support sont cale scellée laisse aller avec des roulements à billes. Ils sont remplis d'huile et prêts à installer fournis.
Laisse aller FBF sont employés comme :
Butées de ➧
➧ débordant des embrayages
L'indexation de ➧ laisse aller
En plus du de type courant, quatre autres types sont disponibles pour la durée de vie prolongée et exactitude d'indexation.
Couples nominaux jusqu'à 160 000 nanomètre. Trous jusqu'à 300 millimètres. Beaucoup de trous standard sont disponibles.
Dimensions et capacités
|
Libre taille de roue |
Ty pe |
Nom inal massif de roche que |
M freew d'anneau talons |
hache. Vitesse anneau freew talons courses min-1 |
Type |
Nom inal torq ue |
Max. Speed freew d'anneau talons courses min-1 |
Externe freew d'anneau talons courses min-1 |
Ty pe |
Nom torq d'inal ue |
Cale décollage à l'anneau intérieur vitesse min-1 |
Max. Speed freew d'anneau talons uns min-1 |
Externe l'anneau conduit min-1 |
Ty pe |
Nom massif de roche d'inal que |
Cale décollage à externe vitesse min-1 d'anneau |
Maximum. Vitesse externe freew d'anneau talons courses min-1 |
L'anneau intérieur conduit min-1 | Type |
Nom massif de roche d'inal que |
| FBF 24 | CF | 45 | 4 800 | 5 500 | TFC | 45 | 4 800 | 5 500 | PCP | 19 | ||||||||||
| FBF 29 | CF | 80 | 3 500 | 4 000 | TFC | 80 | 3 500 | 4 000 | PCP | 31 | ||||||||||
| FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | LA CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | LA CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.
| Laissez aller la taille | millimètre | millimètre |
Trou millimètre |
au sujet de d millimètre |
millimètre | millimètre maximal | millimètre |
D millimètre | F millimètre |
G ** | L millimètre |
N millimètre | T millimètre |
Z ** |
Poids kilogramme |
| FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
| FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
| FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
| FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
| FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
| FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
| FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
| FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
| FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
Rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.
* rainure de clavette selon DIN 6885, page 3 • Tolérance de la largeur JS10 de rainure de clavette.
** Z = nombre de trous de attachement pour les vis G (OIN 4762 d'en DIN) sur le cercle T. de lancement.
Montage et accouplement
La pièce d'attachement de client est portée sur le diamètre externe D et puis s'est boulonnée dessus au visage par l'intermédiaire de la bride.
La tolérance de l'axe doit être OIN h6 ou j6 et la tolérance du diamètre pilote D de la pièce d'attachement doivent être OIN H7 ou J7.
Exemple pour la commande
Laissez aller la taille FBF 72, le type avec le décollage Z de cale et le trou de 38 millimètres : • FBF 72 LZ, d = 38 millimètres
En passant commande, pour spécifier svp également la direction indépendante de l'anneau intérieur une fois vu dans la direction X : • dans le sens contraire des aiguilles d'une montre librement ou • dans le sens horaire libérez
