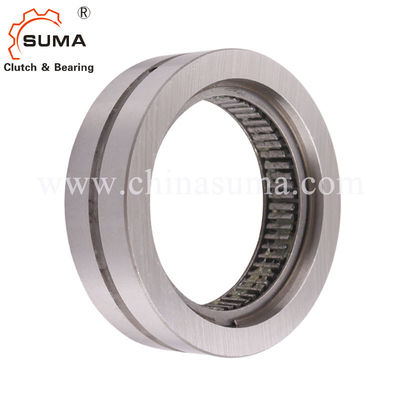

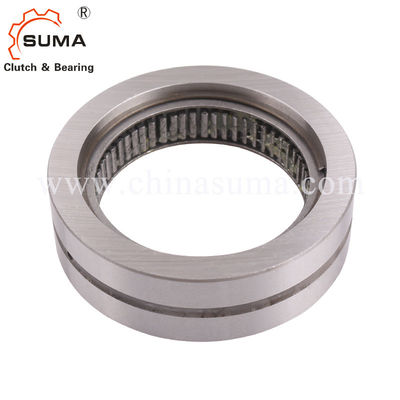

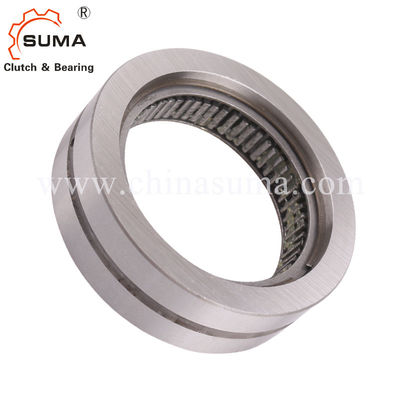

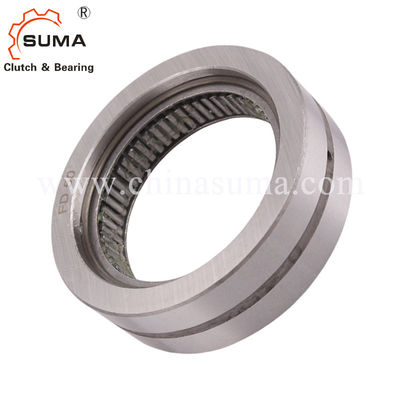

La butée FD12 1 directionnelle laissent aller le type embrayage de cale
Caractéristiques
Interne laisse aller FD sont cale laisse aller sans anneau intérieur. Le client s a durci et l'axe de la terre est utilisé comme voie intérieure.
Laisse aller FD sont employés comme :
➧Backstops
➧Overrunning des embrayages ➧Indexing laisse aller
Les de type courant et le type avec le P-meulage pendant la durée de vie accrue et indexer l'exactitude n'ont pas le support de roulement. Dans le cas du de type courant, chaque deuxième cale a dû être remplacée par un rouleau cylindrique ; ceci laissent aller peut accepter les forces radiales.
Couples nominaux jusqu'à 2 400 nanomètre. Le couple est transmis sur l'anneau externe par ajustement de presse.
Dimensions et capacités
Libre taille de roue |
Type |
Nom massif de roche d'inal que |
Maximum. vitesse freew d'anneau talons courses min-1 |
Externe freew d'anneau talons courses min-1 |
Type |
Nom inal massif de roche que |
Maximum. vitesse freew d'anneau talons courses min-1 |
Externe anneau freew talons courses min-1 |
incidence appui C |
Charge évaluation de |
Type |
Nom inal massif de roche que |
J millimètre |
B millimètre |
D millimètre |
K millimètre |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | PCP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | PCP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | PCP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | PCP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | PCP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | PCP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | PCP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | PCP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | PCP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | PCP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.
Les valeurs de vitesse maximale énumérées ci-dessus s'appliquent aux états d'installation pendant qu'elles sont données pour complet laisse aller. Si les conditions réels d'installation sont connus, des vitesses plus élevées peuvent être autorisées
dans certaines circonstances.
Montage et accouplement
Exemple d'application
Deux internes laisse aller FD 40 CFR de type courant avec le support de roulement en tant que dépassement des lutches de c dans la commande des rouleaux de transport dans une unité ackaging de distribution de p. Dans le tion normal d'opéra, les rouleaux de transport sont conduits au moyen de laisse aller qui fonctionnent en conduisant l'opération. À la station de retrait, les paquets de arrivée peuvent facilement glisser pendant que la commande est débordée par laissent aller (ation indépendant d'opération).
Support
Interne laisse aller FD dans le type norme et le type avec le P-meulage sont sans support de roulement. L'alignement concentrique de l'anneau intérieur et externe doit être fourni par le client. Par missible épuisez-vous (T.I.R.) doit être observé. Le couple est transmis sur l'anneau externe par ajustement de presse. Afin de transmettre les couples spécifiques dans la table, l'anneau externe doit être adapté dans un logement avec un diamètre externe K. Le logement est fait de fonte en acier ou grise de la qualité minimum GG-20. En employant d'autres matériaux de logement ou plus petits diamètres externes, nous vous invitons à nous contacter concernant le couple transmissible. La tolérance du trou de logement D doit être OIN P6. Svp note les points techniques à la page 118 concernant la voie de cale (axe). La température de fonctionnement permise du laissent aller est - 40°C à 80°C.
Lubrification
Une lubrification d'huile du de qualité définie doit être fournie.
Exemple pour la commande
Laissez aller la taille FD 12, de type courant : • FD 12 CFH
