Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FB24 |

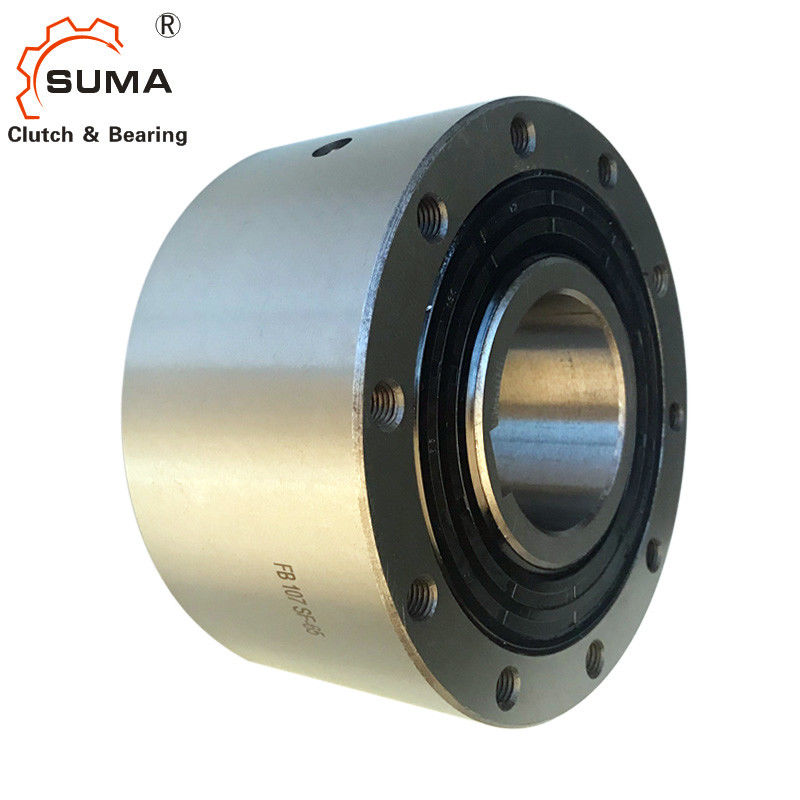

FB 24 1 50MM embrayage de indexation directionnel de came de butée de cale
Caractéristiques
Complet laisse aller le FB sont cale scellée laisse aller avec des roulements à billes. Ils sont remplis d'huile et prêts à installer fournis. Laisse aller le FB sont employés comme :
Butées de ➧
➧ débordant des embrayages
L'indexation de ➧ laisse aller
En plus du de type courant, quatre autres types sont disponibles pour la durée de vie prolongée et exactitude d'indexation.
Couples nominaux jusqu'à 160 000 Nm.Bores jusqu'à 300 millimètres. Beaucoup de trous standard sont disponibles.
Dimensions et capacités
|
Fre ewh dimension d'anguille |
Ty pe |
Nom massif de roche d'inal que |
M freew d'anneau talons courses min-1 |
hache. vitesse freew d'anneau talons courses min-1 |
Ty pe |
Nom massif de roche d'inal que |
Vitesse maximale freew d'anneau talons courses min-1 |
Externe freew d'anneau talons courses min-1 |
Ty pe |
Nom massif de roche d'inal que |
Cale ascenseur à auberge heu spe d'anneau ed min-1 |
Vitesse maximale freew d'anneau talons courses min-1 |
OU dri d'anneau de ter ves min-1 |
Ty pe |
Nom massif de roche d'inal que |
Cale décollage à externe vitesse min-1 d'anneau |
Vitesse maximale freew d'anneau talons courses min-1 |
Intérieur driv d'anneau es min-1 |
Ty pe |
Nom massif de roche d'inal que |
| FB 24 | CF | 45 | 4 800 | 5 500 | TFC | 45 | 4 800 | 5 500 | PCP | 19 | ||||||||||
| FB 29 | CF | 80 | 3 500 | 4 000 | TFC | 80 | 3 500 | 4 000 | PCP | 31 | ||||||||||
| FB 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | LA CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FB 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | LA CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FB 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FB72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FB82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FB 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FB 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FB 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FB 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FB 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FB 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FB 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.
| Laissez aller la taille | millimètre | millimètre | Trou Millimètre standard |
rouge millimètre |
millimètre | millimètre maximal | D millimètre | F millimètre |
G ** | H millimètre | L millimètre |
T millimètre |
Z ** |
Poids kilogramme |
||
| FB24 | 12 | 14* | 14* | 62 | 1,0 | M 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
| FB 29 | 15 | 17* | 17* | 68 | 1,0 | M 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
| FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
| FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
| FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
| FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
| FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
| FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
| FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
| FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
| FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
| FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
| FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
| FB440 | 220 | 300 | 630 | 7,5 | M 30 | 40 | 315 | 560 | 24 | 510,0 |
Rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.
* rainure de clavette selon DIN 6885, page 3 • Tolérance de la largeur JS10 de rainure de clavette.
** Z = nombre des trous connexion G sur le cercle T. de lancement.
Montage et accouplement
Support
La pièce d'attachement de client est sur le diamètre externe D et puis s'est boulonnée dessus au visage. La tolérance de l'axe doit être OIN h6 ou j6 et la tolérance du diamètre pilote D de la pièce d'attachement doivent être OIN H7 ou J7.
Exemple pour la commande
Laissez aller la taille FB 72, le type avec le décollage Z de cale et le trou de 38 millimètres : • FB 72 LZ, d = 38 millimètres
En passant commande laissez aller la taille FB 340 et le FB440, spécifier svp également la direction indépendante de l'anneau intérieur une fois vu dans la direction X : • dans le sens contraire des aiguilles d'une montre librement ou • dans le sens horaire libérez
