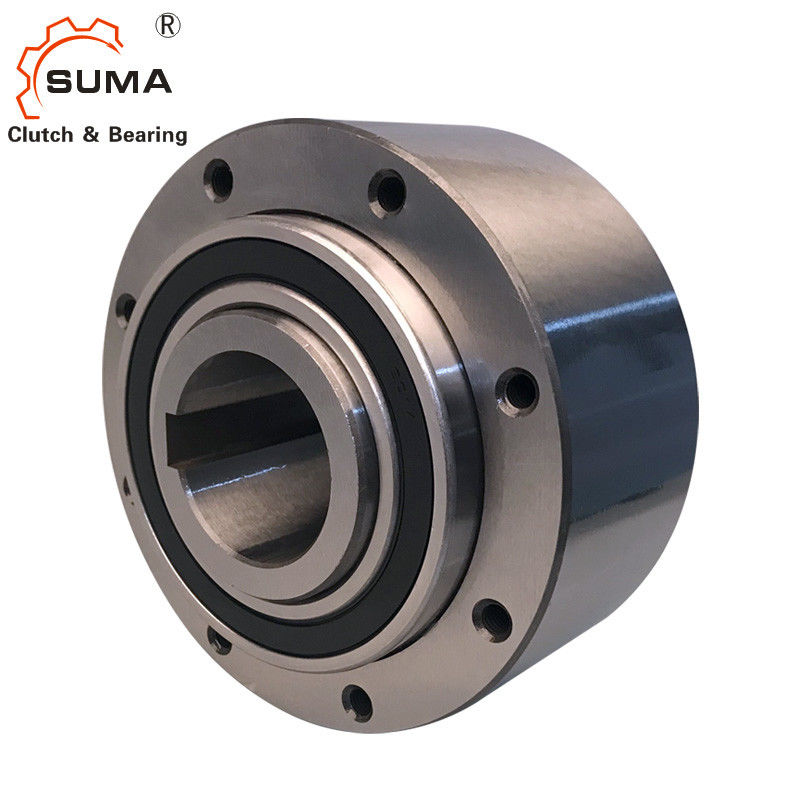

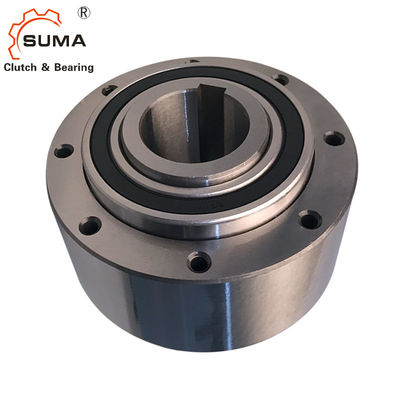

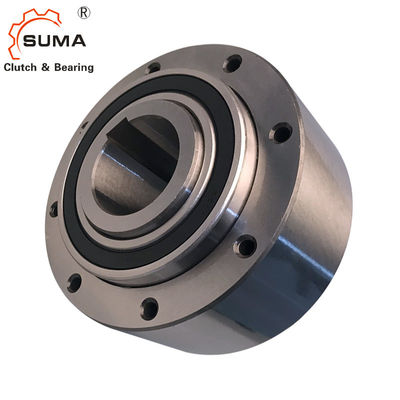

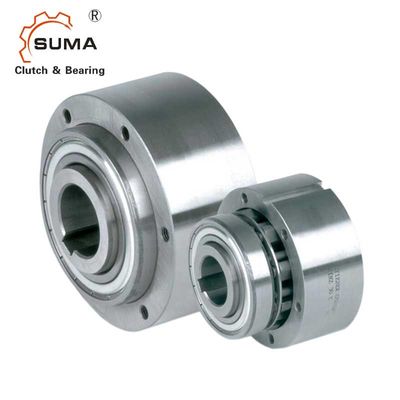

RIZ30 9000RPM laisse aller 1 embrayage directionnel de roulement à rouleaux
Caractéristique
Les types RIZ, RINZ sont centrifugeur enlèvent le type de cale laisse aller avec la rotation de course intérieure. Approprié à la butée, ou à déborder des applications d'embrayage. Seulement la course intérieure est conçue pour laisser aller.
Ces unités font partie du système modulaire de Stieber. Elles sont rapport soutenu utilisant la série 60. les incidences, graissent lubrifié et équipé des joints de ZZ. Des unités sont fournies comme norme lubrifiées avec la graisse et préparent pour installer dans le l'un ou l'autre un horizontal ou une position verticale. Les types RIZ, RINZ sont conçus pour être employés avec des couvertures de série de G. Les pages suivantes fournissent davantage d'information inportant pour l'usage de ce type unité.
Si l'unité doit être installée à l'intérieur d'un logement où la lubrification d'huile est disponible, spécifiez svp le type RIW, RIWN. La série de F couvre du type GFR, GFRN est alors employée sans joints d'axe.
Dimensions et capacités
Type | Taille |
|
Vitesses |
|
Nombre |
|
Poids | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
[millimètre] | [Nanomètre] | [min-1] | [min-1] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3,2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
NOTES
1) le × 2 T KN maximum de T = « se rapportent à la page de sélection 10 13
2) cette vitesse maximale permise n de transmission de couple maximum ne doit pas être dépassée en transmettant le couple
3) cet imin de dépassement permis minimum de la vitesse n ne devrait pas être réduit sous le fonctionnement continu. Réduction possible de cette vitesse minimum sur demande
4) la rainure de clavette de dépassements de course intérieure à DIN 6885,1" se rapportent au support et aux instructions d'entretien
