Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | KI164 |
La cale de KI164 1Way laissent aller la fabrication de rapport faite sur commande
Caractéristiques

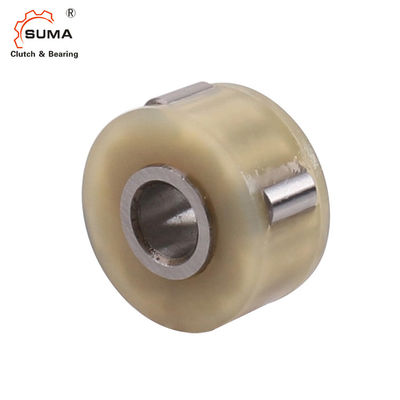

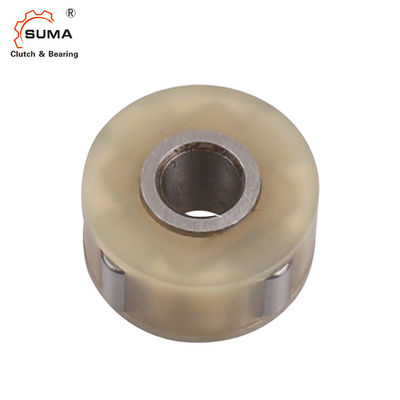

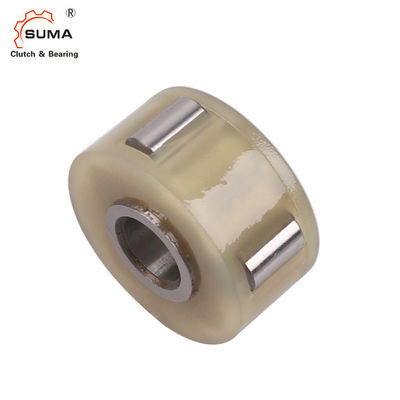

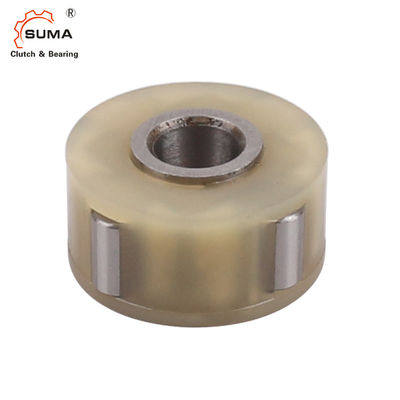

Le type KI est un type de rouleau laissent aller. C'est un ensemble comportant d'une course intérieure et des rouleaux insérés dans une cage de polyamide. Ce type d'unité ne peut pas être démantelé. Il est conçu pour de petits mécanismes dans l'équipement de bureau, ou machines de conditionnement, pour être monté à l'intérieur des vitesses ou de l'alimentation
rouleaux.
La vitesse ou le diamètre intérieur de rouleau de départ est employée comme course externe. Le support de roulement supplémentaire est exigé, et laissez aller ne doit pas être soumis à l'effort axial ; montant des exemples sont montrés à la page suivante. La course externe n'a pas besoin d'être durcie ; mn de force : 700 N/mm2
L'aspérité ne dépassera pas 22 CLA.Mounting sur l'axe peut être un ajustement de presse à la tolérance r6 ou un équiper de colle d'un dégagement de 0,02 à 0,05mm.
Classe 8 millimètres et ci-dessus peut être fourni avec une rainure de clavette. Température ambiante : – 40°C à +100°C (fonctionnement continu). Les températures maximales de +120°C sont pour faire court des périodes acceptables.
Données techniques
| Nom de produit | Un embrayage de manière soutenant KI164 |
| Modèle | KI164 |
| Matériel | GCr15 |
| Diamètre intérieur | 4mm |
| Diamètre extérieur | 16mm |
| Épaisseur | 10mm |
| Capacité de couple | 0.8Nm |
| Vitesse de dépassement de course intérieure | 1000r/min |
| Vitesse de dépassement de course externe | 8000r/min |
| Poids | 0.008kg |
| Structure | Type de rouleau |
| Application | Machine textile, fans, ventilateurs, machine d'impression |
| Paquet | Boîte de carton, boîte en bois ou adapté aux besoins du client |
| Conditions de paiement | TTT. L/C, D/A, D/P, Western Union, Paypal |
| Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour le grand ordre |
Diamensions et capacités
|
Type |
Taille |
Diamètre intérieur |
TKN 1) (Nanomètre) |
Dépassement de la vitesse |
Diamètre extérieur |
L1 (millimètre) |
L (millimètre) |
Poids |
|
|
KI |
CAD7 (millimètre) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
CAD7 (millimètre) |
(kilogramme) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
NOTES
1) × 2 T KN maximum de T =
» Référez-vous à la page de sélection 10 13
*) peut être également fourni avec une rainure de clavette à DIN 6885,1
2) Dépassements de course intérieure
3) Dépassements externes de course
Montage et accouplement
