Lieu d'origine: | La Chine |
---|---|
Nom de marque: | SUMA |
Certification: | ISO SGS |
Numéro de modèle: | MZ60 |
Quantité de commande min: | 1 |
Prix: | USD160-USD200 PER PIECE |
Détails d'emballage: | Boîte de carton/boîte en bois |
Délai de livraison: | 7-15 jours |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Nom de produit: | Embrayage de came soutenant MZ60 | Rapport soutenu: | Oui |
---|---|---|---|
Matériel: | Rapport de GCr15 en acier | TAILLE: | 60*155*102mm |
Capacité de couple: | 2110Nm | Garantie: | 1 an |
Paquet: | Boîte de carton/boîte en bois | OEM: | acceptez |
Surligner: | Embrayage de came de 102MM,Embrayage de la came MZ60,Embrayage de la butée MZ60 |

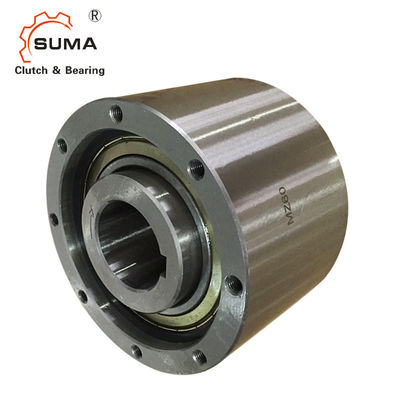

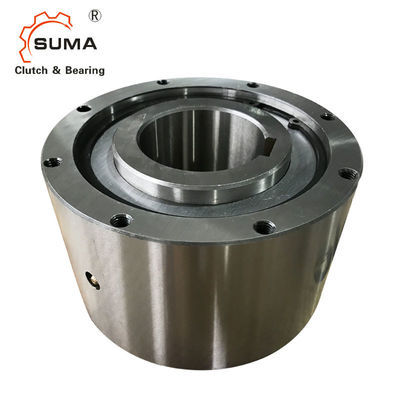

Embrayage de came de la butée MZ60
Caractéristiques
Le type MZ est scellé, type de cale laissent aller, rapport soutenu utilisant deux 60. Les séries de .ZZ graissent les incidences lubrucated. Les unités sont graisse livrée ont lubrifié prêt à installer. Des unités du MZ sont prévues comme universelles, être employé dans divers applicatoins. Une disposition de montage typique est montrée à la page suivante. La course intérieure est verrouillée à l'axe. Le diamètre intérieur de la course externe devrait être employé comme registre de montage pour les pièces reliées (pignon, poulie, vitesse, bras de couple…). La broche de montage devrait être à la tolérance g6.
Données techniques
Article | MZ60 |
Matériel | GCr15 |
Diamètre de trou. | 60 millimètres |
Diamètre externe. | 155 millimètres |
Largeur | 102 millimètres |
Capacité de couple | 2110 N.m |
Couple d'entrave | 0,98 N.m |
Poids | 10,2 kilogrammes |
Paquet | Boîte de carton, boîte en bois ou en tant que vos conditions |
Dimensions et capacités
Modèle |
Capacité de couple (Nanomètre) |
Couple d'entrave (Nanomètre) |
Max Overrunning (r/min) |
Indexation maximum (cycle/nin) |
Trou taille |
C |
B |
F |
(M6) |
G |
PCD D |
S |
H-M No .of Trous connexion ×Size le ×Pitch |
Poids (kilogramme) |
|||
Course intérieure | Course externe | Diamètre. (H7) |
clé manière |
||||||||||||||
MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5,5 | 58 | 10 | 6-M5×0.8 | 1,4 |
MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6,3 | 64 | 10 | 6-M5×0.8 | 1,8 |
MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7,6 | 68 | 12 | 6-M6×1.0 | 2,0 |
MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8,9 |
88 |
16 |
6-M8×1.25 |
3,7 |
MZ30-25 | 25 | 8×3.3 | |||||||||||||||
MZ30 | 30 | 10×3.3 | |||||||||||||||

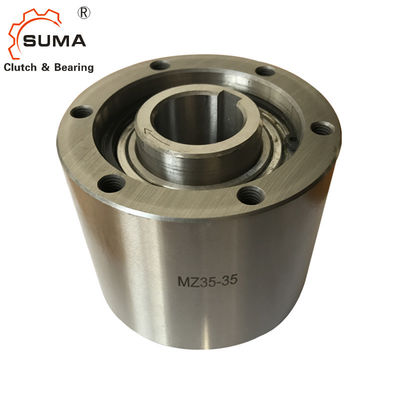

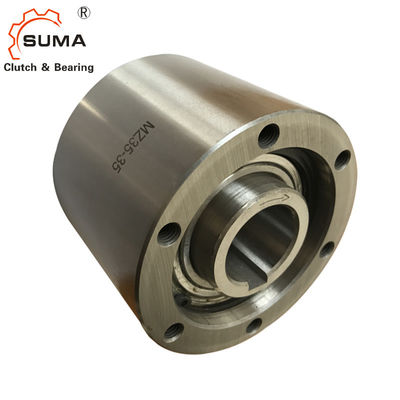

MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8,7 | 95 | 16 | 6-M8×1.25 | 4,8 |
MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8,4 |
110 |
16 |
8-M8×1.25 |
6,2 |
MZ45 | 45 | 14×3.3 | |||||||||||||||
MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9,1 |
140 |
16 |
8-M8×1.25 |
10,2 |
MZ60-55 | 55 | 16×4.3 | |||||||||||||||
MZ60 | 60 | 18×4.4 | |||||||||||||||
MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8,6 |
162 |
16 |
8-M8×1.25 |
13,2 |
MZ70 | 70 | 20×4.9 |
Montage et accouplement
