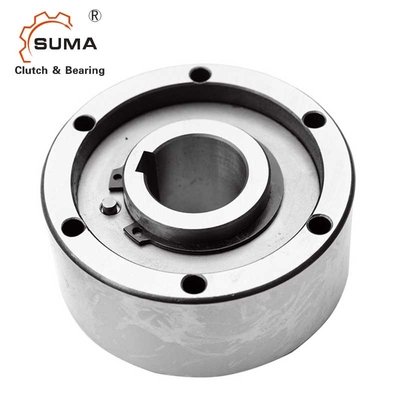

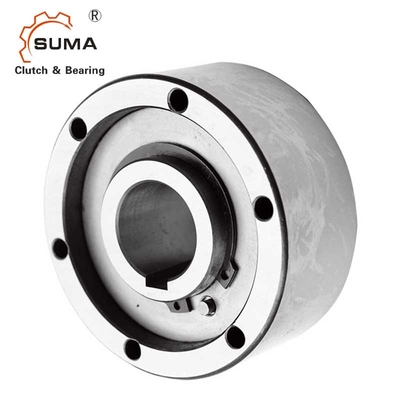

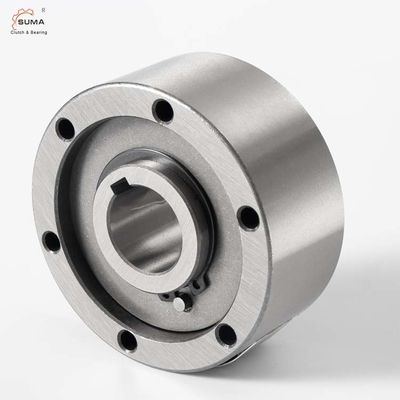

Le roulement de l'embrayage à double porte-clés à rainure unique
Les roulements unidirectionnels sont libres de tourner dans une direction, tandis que dans l'autre direction sur un roulement verrouillé.et la forme du siège roulant (ouverture) de sorte qu'il ne peut rouler que dans une seule direction, tandis que dans l'autre direction aura une grande résistance.
Les roulements à sens unique sont largement utilisés dans les machines d'impression, les machines d'emballage, les machines alimentaires, les boîtes de vitesses à deux vitesses, les rouleaux électriques, les équipements d'exercice, l'industrie automobile, les bobines de pêche,Appareils électroménagers; détecteur de monnaie, etc.
Caractéristiques du roulement à bille à embrayage à sens unique:
1. Haute capacité de charge
2Il y a assez de place pour stocker la graisse.
3. Vitesse limitée élevée
4Une longue vie.
Données techniques
Les spécifications | |
Nom du produit | Points de roulement du moteur AA |
Modèle | AA20 |
Matériel | GCr15 |
Diamètre intérieur | 20 mm |
Diamètre extérieur | 68 mm |
Épaisseur | 34 mm |
Capacité de couple | 146 Nm |
Le couple de traction | 8.4Ncm |
Vitesse de dépassement à l'intérieur de la course | Résistance à la combustion |
Vitesse de dépassement extérieure | 3600 r/min |
Le poids | 00,7 kg |
La structure | Type de rouleau |
Application du projet | Machines pour le textile, ventilateurs, ventilateurs, machines à imprimer |
Le paquet | Boîte en carton, boîte en bois ou sur mesure |
Conditions de paiement | TT. L/C, D/A, D/P, Western Union, Paypal |
Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour la commande en gros |
Dimensions et capacités
Taille | TK1 | Vitesses de dépassement | Le poids |
Faites glisser le couple |
||||||||||
dH7 | Nimax2) | Namax3) | 7 Dh | D5 | D6 | D3 | Z | Je vous en prie. | L | f | s | (kg) | Résultats de l'enquête | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Les États membres
1) T max = 2 × T KN
2) Les dépassements internes
3) Les dépassements de la race extérieure
La porte d'entrée est conforme à la norme DIN 6885.1
