Aperçu ProduitsUne incidence d'embrayage de manière

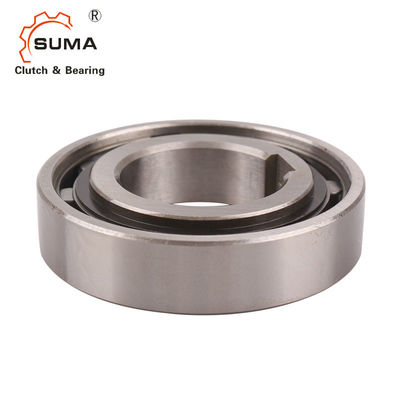

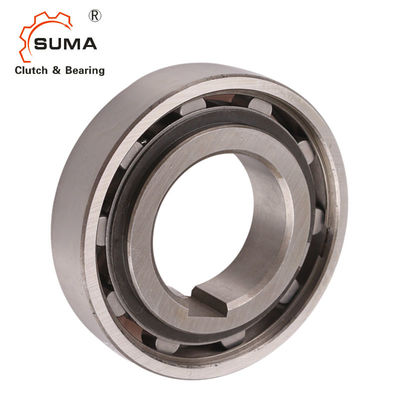

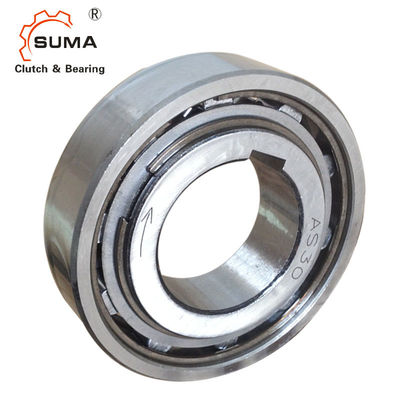

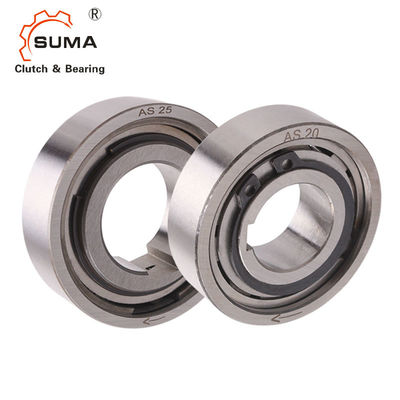

Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un

Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un

  • Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un
  • Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un
  • Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un
  • Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un
Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: AS25 NSS25 TSS25
Conditions de paiement et expédition:
Quantité de commande min: 5 pièces
Prix: USD7-USD12 PER PIECE
Détails d'emballage: Boîte de carton
Délai de livraison: 5-7 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs par mois
Contact
Description de produit détaillée
Nom de produit: Un embrayage de manière soutenant AS25 NSS25 TSS25 Matériel: GCr15 soutenant l'acier
Capacité de couple: 56Nm Vitesse de rotation: 2900rpm
Garantie: 1 an TAILLE: 25*52*15mm
POIDS SPÉCIFIQUE: 0.14kg OEM: acceptez
Nombre de pièces: 5-
Mettre en évidence:

Le NSS saisissent une manière soutenant

,

manière de l'embrayage de cale un soutenant

,

type embrayage de la cale GCr15

Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un

Caractéristique

Le type est AUSSI un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. Nominaux en dehors des dimensions sont les mêmes que des séries 62… roulements à billes.
Une disposition typique est d'installer ce type à côté d'une incidence de la série 62 en dessous des mêmes tolérances d'emplacement, comme montré sur la page suivante. La course intérieure est verrouillée à l'axe (excepté le trou de 6 millimètres).
La course externe a une tolérance r6 positive pour donner un ajustement de presse dans un logement H7. Le logement externe doit être assez fort
Pour ne pas augmenter après assemblée. Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2.

Données techniques

Nom de produit une incidence d'embrayage de manière
Modèle AS25 NSS25
Matériel Acier au chrome GCr15
Diamètre intérieur 25mm
Diamètre extérieur 52mm
Capacité de couple 56Nm
Poids 0.14kg
Paquet Boîte de carton/boîte en bois
Conditions de paiement TTT. L/C, D/A, D/P, Western Union
Délai de livraison 10-15 jours

Dimensions et capacités



Type Taille Couple Dépassement des vitesses Dimensions Poids Couple d'entrave
AS (NSS) dH7 TKN1) nimax2) namax3) Dr6 D5 L s e f
[millimètre] [Nanomètre] [min-1] [min-1] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [kilogramme] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 487 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58

Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un 0

NOTES :
AS6 sans rainure de clavette. ØD = -0-0,009
Rainure de clavette AS8-12 à DIN 6885,1.
D'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) Dépassements de course intérieure
3) Dépassements externes de course
Les dimensions de support sont identiques à la série 62 de roulements à billes

Montage de l'exemple

Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un 1

Images
  Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un 2

Laissez aller EN TANT QUE rapport de manière de l'embrayage de cale des SOLIDES SOLUBLES TOTAUX GCr15 de NSS un 3
