Une incidence d'embrayage de manière
>
|
| Lieu d'origine | CHINE |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AA60 GC-D60170 |

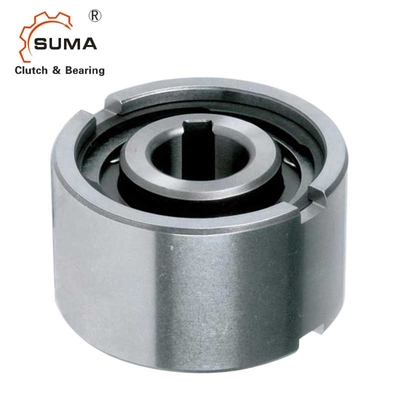

Embrayage à sens unique soutenant la charge lourde d'embrayage industriel sans contact antidévireur
Fonctionnalités
1. L'embrayage à came de la série AA est conçu pour une installation à ajustement serré.
2. Les séries AA ont une rainure de clavette sur la bague intérieure.Les rainures de clavette, à l'exception de la taille 25, sont fabriquées selon DIN 6885. 3
3. La série AA a une rainure de clavette sur la bague intérieure et extérieure."-K" signifie clés livrées avec Cam Clutch.
4. Des cotes d'interférence correctes au niveau de l'arbre et du boîtier doivent être maintenues pour obtenir des performances maximales du roulement et de l'embrayage.
5. Reportez-vous au tableau pour connaître la tolérance de l'arbre et du boîtier pour chaque série.
6. La flèche sur la bague intérieure indique le sens d'engagement de la bague intérieure.
7. Pour installer l'embrayage, utilisez un outil de presse du diamètre approprié pour appliquer une pression uniforme sur toute la face de la bague intérieure et extérieure.
8. Ne martelez pas et n'appliquez aucun autre choc sur l'embrayage.
9. Assurez-vous que le carter a suffisamment de résistance pour supporter la pression requise pour l'installation du raccord à pression de l'embrayage.
10. Plage de température de fonctionnement : –30°C à +100°C (Nous consulter pour les températures dépassant cette plage).
Données techniques
| SPÉCIFICATION | |
| Modèle | AA60 / GC-D60170 |
| Matériel | GCr15 |
| Diamètre intérieur | 60mm |
| Diamètre extérieur | 170mm |
| Épaisseur | 78mm |
| Capacité de couple | 3500Nm |
| Couple de traînée | 240Ncm |
| Vitesse de dépassement de la course intérieure | 800 tr/min |
| Vitesse de dépassement de la bague extérieure | 1100 tr/min |
| Lester | 0,7 kg |
| Structure | Type de rouleau |
| Application | Machine textile, ventilateurs, ventilateurs, machine à imprimer |
| Forfait | Boîte en carton, boîte en bois ou personnalisée |
| Modalités de paiement | TT.LC, D/A, D/P, Western Union, Paypal |
| Heure de livraison | 2-4 jours pour l'échantillon, 7 jours pour les grosses commandes |
Dimensions et capacités
| Taille | TK1 | Vitesses de dépassement | Lester |
Glisser couple |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | F | s | (kg) | TR | |
| (mm) | (Nm ) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | sept | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | dix | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | dix | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
REMARQUES
1) T max = 2 ×T KN
2) dépassements de course intérieure
3) Dépassements de course extérieure
Rainure selon DIN 6885.1
