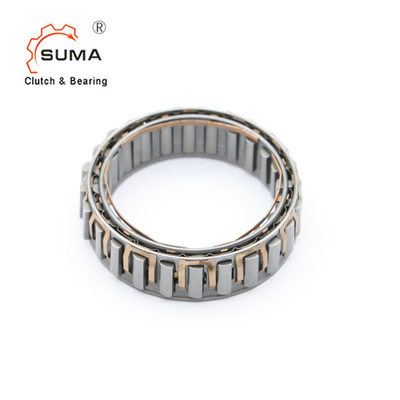

Le dépassement de la série GP4445A de généraliste saisissent une manière soutenant la cale
Brève introduction
La série de généraliste… est une cage avec des éléments de contact fonctionnant en tant que laisse aller sur des courses principalement mesurées en pouces.
Les dimensions plus petites et l'offre élevée de couple de transmission quelques solutions techniques et économiques intéressantes.
L'ajustement des cages multiples augmente côte à côte des couples.
Il est nécessaire de placer un ou deux incidences à côté du laissent aller de sorte que la course externe puisse tourner centralement jusqu'à la course intérieure.
Quand la course coulissante est usinée dans les sièges ou sur les axes, les caractéristiques suivantes
1) doit être adhéré à 60/62 dureté de surface de HRC
2) 1 millimètre de profondeur minimum du gâchage après le meulage
3) assurez la rotation concentrique des courses
4) lubrification appropriée à l'application.
Dimensions et capacités
Taille | Couple | Dépassement des vitesses [min-1] |
Øa + 0 008 - 0 005 |
Øc ± 0 013 |
L'espace de cale | emin | Ødmin | Øbmax | Nombre d'agrafes | Nombre de cales | Poids | |
TKN 1[nanomètre] | nimax 2 | Namax 2 | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | |||
GP2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 13,5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30,34 | 47 | 8,33 | 13,5 | 62 | 20 | - | 14 | 0,06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31,75 | 48,41 | 8,33 | 13,5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 13,5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 13,5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25,4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57,76 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 13,5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25,4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83,34 | 100 | 8,33 | 25,4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C* | 4800 | 1500 | 750 | 123,34 ** | 140 | 8,33 | 25,4 | 184 | 96 | - | 50 | 0,4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25,4 | 196 | 96 | 11 | 44 | 0,4 |
NOTES
1) × 2 T KN maximum de T =
» Référez-vous à la page de sélection 12 19
2) dépassements de course intérieure
3) dépassements externes de course
*) la bride de centrage intérieure de cage est sur l'opposé
côté
**) Extension de tolérance au ± 0 013 permis
Montage de l'exemple
