Une incidence d'embrayage de manière
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AA60 GC-D60170 |

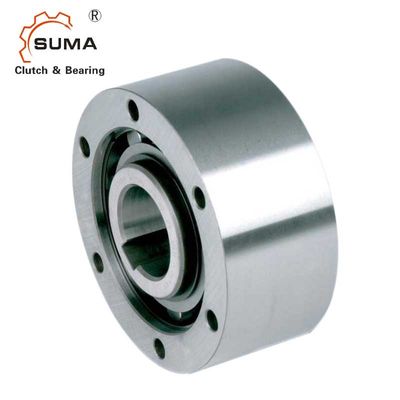

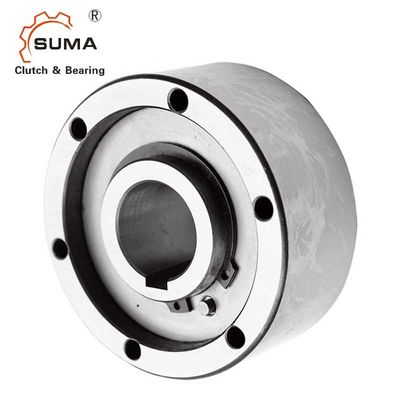

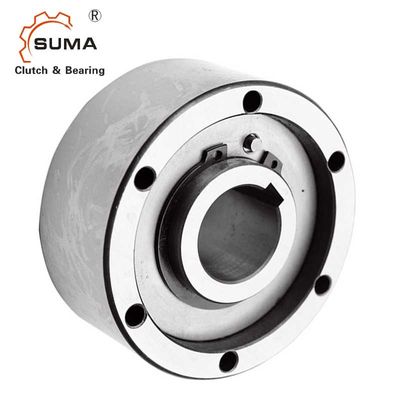

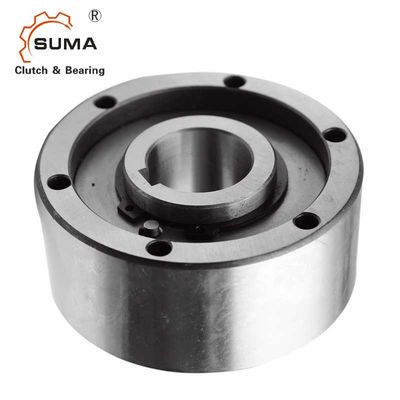

La manière de type un de rouleau d'AA60 GC-D60170 laissent aller l'embrayage d'indexation
Caractéristiques
Le type aa est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation.
La lubrification standard est huile.
La course intérieure est verrouillée à l'axe. L'ajustement pour le centrage de la course externe doit être à la tolérance H7.
La connexion de la course externe est par l'intermédiaire des boulons traversants pour évaluer 10,9 ou meilleur.
Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2.
Données techniques
| SPÉCIFICATIONS | |
| Modèle | AA60/GC-D60170 |
| Matériel | GCr15 |
| Diamètre intérieur | 60mm |
| Diamètre extérieur | 170mm |
| Épaisseur | 78mm |
| Capacité de couple | 3500Nm |
| Couple d'entrave | 240Ncm |
| Vitesse de dépassement de course intérieure | 800r/min |
| Vitesse de dépassement de course externe | 1100r/min |
| Poids | 0.7kg |
| Structure | Type de rouleau |
| Application | Machine textile, fans, ventilateurs, machine d'impression |
| Paquet | Boîte de carton, boîte en bois ou adapté aux besoins du client |
| Conditions de paiement | TTT. L/C, D/A, D/P, Western Union, Paypal |
| Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour le grand ordre |
Dimensions et capacités
| Taille | TK1 | Dépassement des vitesses | Poids |
Entrave couple |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kilogramme) | TR | |
| (millimètre) | (Nanomètre) | (min-1) | (min-1) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTES
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
