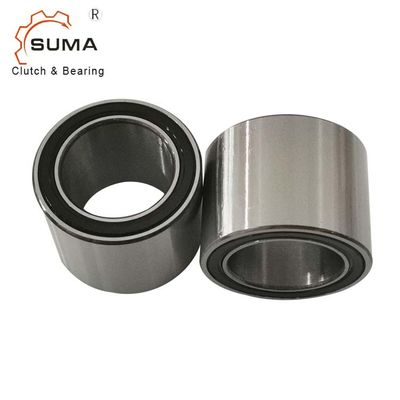

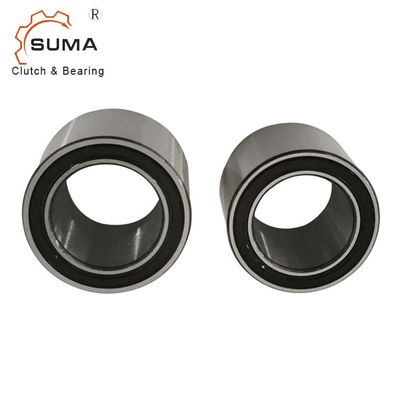

FPD442Z a incliné l'incidence d'embrayage de manière de la cale une de convoyeur à bande
Caractéristiques
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement n'est pas nécessaire. Nettoyez complètement (graisser librement) les pièces d'accouplement à proximité du laissent aller l'embrayage aussi bien que laissez aller les anneaux de l'embrayage avant de faire l'ajustement de presse.
Incidence
Laissez aller l'embrayage inclut la boule et les roulements à rouleaux. Le support de roulement externe supplémentaire n'est pas nécessaire.
Pression d'ajustement de presse
De la pression d'ajustement de presse ne doit pas être appliquée aux boules.
Fixage de la direction
La flèche sur l'anneau intérieur indique la direction de fixage de l'anneau intérieur.
Largeur : 34 millimètres
Température de fonctionnement : 100° maximal C
Lubrification : Lubrification effective d'huile de vie
Tolérances d'installation : Axe h5 ; hub H6
Dimensions et capacités
Modèle | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Poids | Article non. |
[millimètre] | [millimètre] | [millimètre] | [Nanomètre] | [T/MN] | [N] | [N] | [kilogramme] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2 000 | 7 679 | 6 397 | 0,09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2 000 | 7 679 | 6 397 | 0,09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1 800 | 8 104 | 7 241 | 0,12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1 800 | 8 104 | 7 241 | 0,12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1 700 | 9 201 | 8 142 | 0,15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1 700 | 9 201 | 8 142 | 0,15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1 300 | 11 642 | 13 440 | 0,23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1 300 | 11 642 | 13 440 | 0,23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1 100 | 13 070 | 17 063 | 0,34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
