Une incidence d'embrayage de manière
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | GFK20 FGK20 |

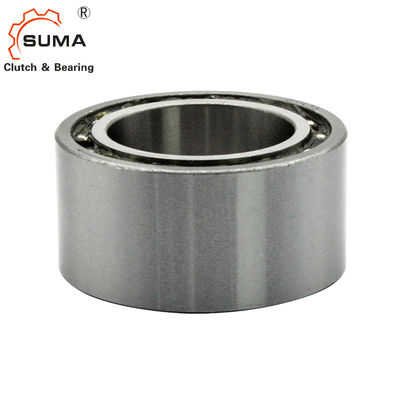

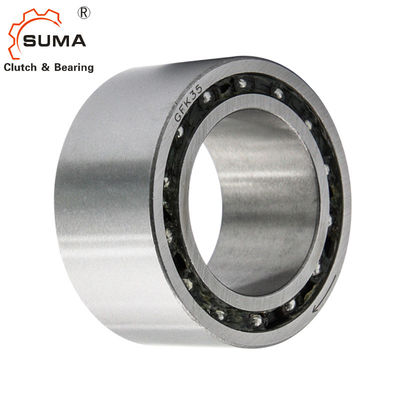

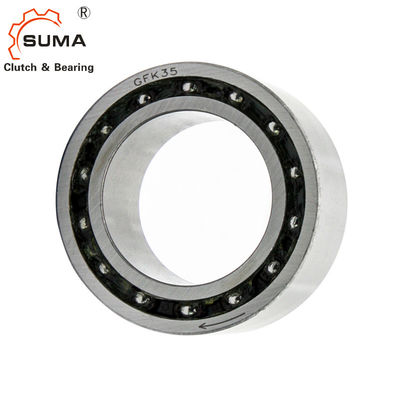

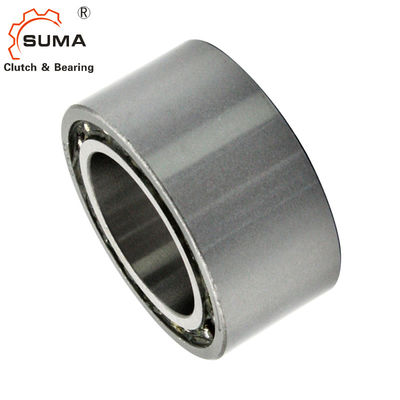

GFK20 FGK20 51Nm laissent aller une incidence d'embrayage de manière
Caractéristiques
GFK20 débordant l'embrayage peut être employé comme :
embrayage 1.overrunning
embrayage 2.backstop
embrayage 3.indexing
Données techniques
| Article | GFK20 débordant l'embrayage |
| Marque | SUMA |
| Type | Cale |
| Type d'appui | support de roulement |
| Diamètre de trou (millimètres) | 20 |
| Couple (nanomètre) | 51 |
| Vitesse de dépassement de course intérieure (min-1) | 5500 |
| Vitesse de dépassement de course externe (min-1) | 4000 |
| Poids (kilogrammes) | 0,09 |
Dimensions et capacités
| Type | Taille |
TKN 1) |
Overrunningspeeds |
Incidence série
|
Charges | ||||||||
|
Rouleaux dyne. |
Boules dyne. |
Rouleaux stat. |
Boules stat. |
||||||||||
GFK |
d | imax2de n) | amax3de n) | C | C | C0 | C0 | D | L | r | |||
| [millimètre] | [Nanomètre] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
NOTES
1) Tmax = 2 × TKN
» Référez-vous à la page de sélection 10 13
2) Dépassements de course intérieure
3) Dépassements externes de course
» Référez-vous au support et à la page d'instructions d'entretien 16 19
Montage et accouplement
