Une incidence d'embrayage de manière
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AA20 |

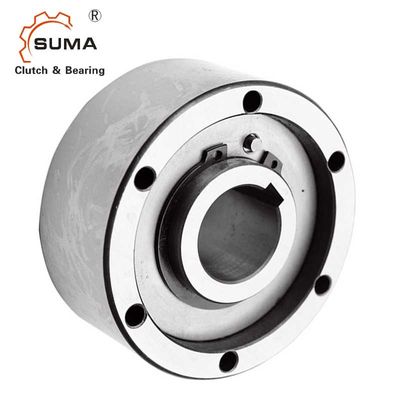

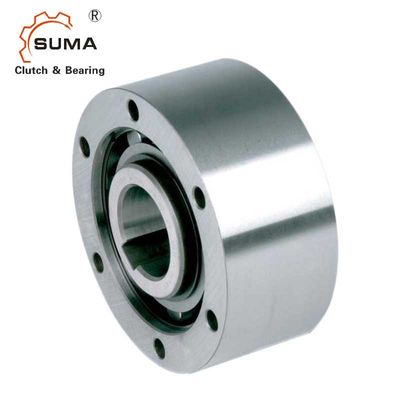

AA20 incidence d'embrayage de manière de la butée un
Caractéristiques
L'aa est un type de rouleau laissent aller la non-incidence soutenue.
Des incidences sont exigées pour soutenir les charges axiales et radiales.
La lubrification et le cachetage doivent également être fournis par l'installation.
Données techniques
| SPÉCIFICATIONS | |
| Nom de produit | Roulement du moteur d'aa |
| Modèle | AA20 |
| Matériel | GCr15 |
| Diamètre intérieur | 20mm |
| Diamètre extérieur | 68mm |
| Épaisseur | 34mm |
| Capacité de couple | 146Nm |
| Couple d'entrave | 8.4Ncm |
| Vitesse de dépassement de course intérieure | 2000r/min |
| Vitesse de dépassement de course externe | 3600r/min |
| Poids | 0.7kg |
| Structure | Type de rouleau |
| Application | Machine textile, fans, ventilateurs, machine d'impression |
| Paquet | Boîte de carton, boîte en bois ou adapté aux besoins du client |
| Conditions de paiement | TTT. L/C, D/A, D/P, Western Union, Paypal |
| Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour le grand ordre |
Dimensions et capacités
| Taille | TK1 | Dépassement des vitesses | Poids |
Entrave couple |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kilogramme) | TR | |
| (millimètre) | (Nanomètre) | (min-1) | (min-1) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTES
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
Montage et accouplement
