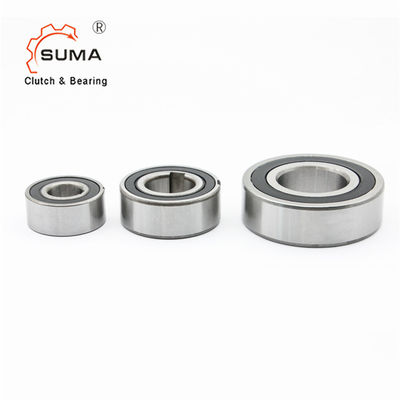

Manière de l'obstacle un de CSK6005 CSK6006 CSK6007 CSK6005PP débordant des incidences d'embrayage
Fearures des incidences d'embrayage de manière de la cale une
La manière de CSK un soutenant la série a une petite taille radiale de section et est également généralement connue en tant qu'une incidence d'une manière ou incidence Anti-inverse. Des incidences d'une manière sont conçues pour transmettre le couple entre l'axe et le logement dans une direction et pour permettre le mouvement libre dans la direction opposée.
Les embrayages de CSK sont les éléments de machine en général spéciaux :
Quand la rotation dans une direction, là n'est aucun contact entre les anneaux intérieurs et externes, c.-à-d. l'embrayage à sens unique est libre pour tourner.
En tournant dans l'autre direction, les anneaux intérieurs et externes sont en contact étroit, et l'embrayage à sens unique peut transmettre des couples élevés.
En plus du modèle de base de CSK, type CSK. P comporte une rainure de clavette sur la course intérieure.
Pour cette raison il peut être verrouillé à un axe à la tolérance k6. La course externe doit encore être pressée dans un logement rigide à la tolérance N6.
CSK. .PP comporte une rainure de clavette sur la course intérieure et externe. Les tolérances de montage recommandées sont h6 sur l'axe et H6 dans un logement rigide. Veuillez nous contacter quand la température de fonctionnement ambiante ou n'est pas dans la marge +5°C à +60°C.
Dimensions et capacités
Type | Taille | Rapport de la série | Rapport des charges | Poids | Couple d'entrave | |||||
dynamique | statique | |||||||||
CSK (KK) | d | TKN1) | N maximum | D | L | C | C0 | TR | ||
[millimètre] | [N.m] | [min-1] | [millimètre] | [millimètre] | [kN] | [kN] | [kilogramme] | [N.cm] | ||
8 | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..2RS | 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7,4 | 3,42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7,9 | 3,8 | 0,065 | 1,1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12,3 | 7,88 | 0,18 | 2,2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17,3 | 11,51 | 0,26 | 4,4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
