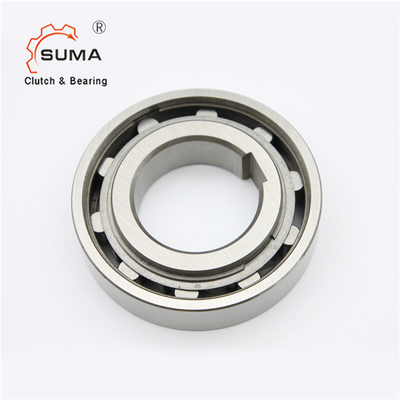

L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux

Name: L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: US55 AS55
Price: 9.00 USD
Availability: InStock

Nom De Marque:	SUMA
Numéro De Modèle:	US55 AS55
MOQ:	1
Prix:	USD8-USD10 PER PIECE
Délai De Livraison:	5 jours
Conditions De Paiement:	L/C, D/A, D/P, T/T, Western Union, Paypal

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO SGS

Nom de produit:

Laissez aller le roulement à rouleaux

Matériel:

GCr15 soutenant l'acier

Capacité de couple:

185Nm

Vitesse de rotation:

1200RPM

Poids spécifique:

0.42kg

Garantie:

1 an

TAILLE:

20*47*14MM

OEM:

Acceptez

Détails d'emballage:

Boîte de carton

Capacité d'approvisionnement:

1000pcs par mois

Mettre en évidence:

L'embrayage laissent aller le roulement à rouleaux

L'embrayage de butée laissent aller le roulement à rouleaux

Incidence d'embrayage de rouleau d'US55 AS55

Description de produit

L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux

Caractéristiques

La série des USA laisse aller n'est pas d'auto-centrage. On l'exige donc pour placer un ou deux incidences à côté du laissent aller de sorte que la course externe puisse tourner centralement jusqu'à la course intérieure.

Les USA laissent aller ont des roulements à billes avec les mêmes dimensions que les 62. Série.

Les forces de couple sont transmises de l'axe à la course intérieure au moyen d'une clé et de la course externe à l'allocation des places au moyen d'un ajustage avec serrage sur la tolérance r6 du diamètre externe.

La tolérance d'axe doit être h6 ou j7 ; les tolérances pour l'allocation des places doivent être H7 ou J6.

Avant d'être mise sur le service, laisse aller doit être lubrifié avec suivre approprié de lubrifiants

instructions données à la page 12. La lubrification d'huile est essentielle quand un nombre élevé de rotations dans le neutre est atteint.
Dimensions et capacités

L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux 0

Type	Taille	TKN1)	Dépassement des vitesses								Poids	Couple d'entrave
LES USA (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	s	e	f	Poids	TR
	[millimètre]	[Nanomètre]	[min-1]	[min-1]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[kilogramme]	[Ncm]
	6	2,1	5000	7500	19	15,8	6	0,3	0,6	0,3	0,01	0,18
	8	3,8	4300	6500	24	20	8	1,3	0,6	0,6	0,02	0,24
	10	6,8	3500	5200	30	25,9	9	1,3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1,3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1,4	0,6	0,6	0,05	0,7
	20	40	2200	3300	47	40	14	2,4	0,8	0,8	0,12	1,4
	25	56	1900	2900	52	45,9	15	2,4	0,8	0,8	0,14	2,4
	30	90	1600	2400	62	55	16	2,4	0,8	1	0,22	7,8
	35	143	1300	2000	72	64	17	2,5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2,5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2,5	1,2	1	0,44	11
	50	230	950	1500	90	82	20	2,5	1,2	1	0,49	13
	55	308	800	1300	100	90	21	2,5	1,2	1	0,66	14
	60	508	700	1100	110	100	22	2,5	1,2	1,5	0,81	26
	80	1063	600	900	140	128	26	2,5	1,2	1,5	1,41	58

NOTES :
AS6 sans rainure de clavette. ØD = -0-0,009
Rainure de clavette AS8-12 à DIN 6885,1.
D'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Les dimensions de support sont identiques à la série 62 de roulements à billes

Montage de l'exemple

L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux 1

Images
L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux 2

L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux 3

L'embrayage de butée de la série US55 AS55 des USA laissent aller le roulement à rouleaux 4
