Name: La tolérance d'AL15 ALP15 H7 laissent aller l'incidence d'embrayage de rouleau
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AL15 ALP15
Price: 90.00 USD
Availability: InStock

Aperçu Produits Incidence d'embrayage de rouleau

La tolérance d'AL15 ALP15 H7 laissent aller l'incidence d'embrayage de rouleau

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	SUMA
Certification:	ISO SGS
Numéro de modèle:	AL15 ALP15

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD50-USD130 PER PIECE
Détails d'emballage:	Boîte de carton
Délai de livraison:	7-10 JOURS
Conditions de paiement:	L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement:	1000pcs par mois

Contact

Description de produit détaillée

Nom de produit:	Embrayage de rouleau soutenant AL15 ALP15	Matériel:	GCr15 soutenant l'acier
POIDS SPÉCIFIQUE:	0.8kg	TAILLE:	156852mm
Garantie:	1 an	Dépassement de la vitesse:	6500rpm
OEM:	acceptez	Paquet:	boîte de carton ou cas en bois
Mettre en évidence:	Incidence d'embrayage du rouleau AL15 , Incidence d'embrayage de rouleau de la tolérance H7 , Roulement à rouleaux de la manière AL15 un

La tolérance d'AL15 ALP15 H7 laissent aller l'incidence d'embrayage de rouleau

Caractéristiques

Dactylographie AL, ALPE sont type de rouleau laisse aller. Ces unités font partie du système modulaire. Elles sont rapport soutenu, utilisant deux 160. incidences de série, et exiger la lubrification d'huile. Ces unités peuvent être employées dans les conceptions fournissant la lubrification d'huile et la scellant en tant que sur l'exemple au verso.
Les incidences ne doivent pas être axialement soumises à une contrainte. Typiquement, des types AL, ALPE sont employés avec les couvertures standard qui sont conçues pour transmettre le couple, et fournissent la lubrification et le scellage d'huile. Habituellement ces couvertures sont utilisées dans les paires selon des combinaisons montrées aux pages suivantes.
La course externe du modèle d'AL est simple pour recevoir et centrer n'importe quel composant ennuyé à la tolérance H7. Le couple est transmis par des boulons par le couvercle dans ce cas.
Dactylographie AL, ALPE sont identiques sauf que le type ALPE a une rainure de clavette sur le diamètre extérieur pour transmettre le couple.
Deux joints de papier sont fournis avec chaque unité à placer entre la course et les couvercles externes.

Dimensions et capacités

Type	Taille	Dépassement de la vitesse		Nombre							Poids	Couple d'entrave
AL ALPE	dH7	nimax2)	namax3)	Dh7	D2	z	L 1	L4)	B	T1		TR
	[millimètre]	[min-1]	[min-1]	[millimètre]	[millimètre]		[millimètre]	[millimètre]	[millimètre]	[millimètre]	[kilogramme]	[Ncm]
	12	4000	7200	62	20	3	42	20,3	27	2,4	0,5	3,4
	15	3600	6500	68	25	3	52	30,3	34,1	2,9	0,8	4,1
	20	2700	5600	75	30	4	57	34,3	39,1	3,5	1	8
	25	2100	4500	90	40	6	60	37,3	42,1	4,1	1,5	14
	30	1700	4100	100	45	6	68	44,3	49,1	4,1	2,2	23
	35	1550	3800	110	50	6	74	48,3	54,1	4,7	3	60
	40	1150	3400	125	55	6	86	56,3	62,1	4,9	4,6	72
	45	1000	3200	130	60	8	86	56,3	62,1	5,5	4,7	140
	50	800	2800	150	70	8	92	63,3	69,1	5,5	7,2	180
	55	750	2650	160	75	8	104	67	73,1	6,2	8,6	190
	60	650	2450	170	80	10	114	78	84	6,8	10,5	240
	70	550	2150	190	90	10	134	95	103	7,4	13,5	320
	80	500	1900	210	105	10	144	100	108	8,5	18,2	330
	90	450	1700	230	120	10	158	115	125	8,7	28,5	650
	100	350	1450	270	140	10	182	120	131	9,9	42,5	830
	120	250	1250	310	160	12	202	140	152	11,1	65	1080
	150	200	980	400	200	12	246	180	196	12,3	138	1240
	200	150	750	520	260	18	326	240	265	15	315	3800
	250	120	620	610	320	20	396	300	330	15	512	6100
ALM	25	2100	2800	90	40	6	60	37,3	42,1	4,1	1,7	22
	30	1700	2500	100	45	6	68	44,3	49,1	4,1	2,5	37
	35	1550	2400	110	50	6	74	48,3	54,1	4,7	3,2	66

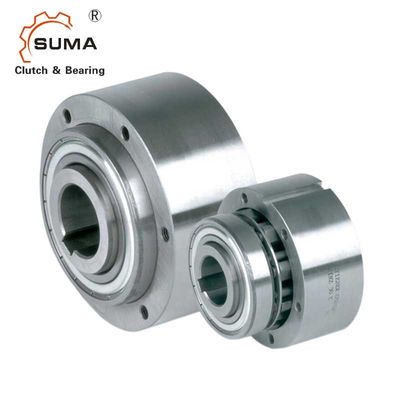

La tolérance d'AL15 ALP15 H7 laissent aller l'incidence d'embrayage de rouleau 0

NOTES

1) × 2 T KN maximum de T =
» Référez-vous à la page de sélection 10 13
2) dépassements de course intérieure, valeurs sans joints de lèvre
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
4) la dimension L inclut jusqu'à la taille 50 le chacun
joints de papier épais de 0,25 millimètres à situer sur les deux visages
» Référez-vous au support et aux instructions d'entretien
page 16 19

Installation et utilisation

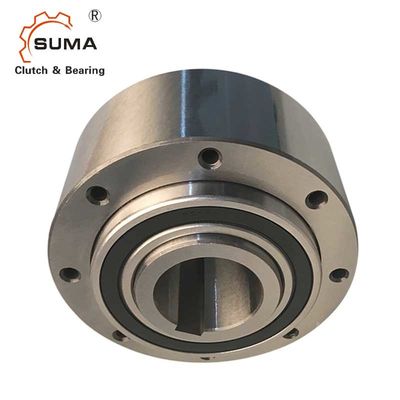

La tolérance d'AL15 ALP15 H7 laissent aller l'incidence d'embrayage de rouleau 1

Images

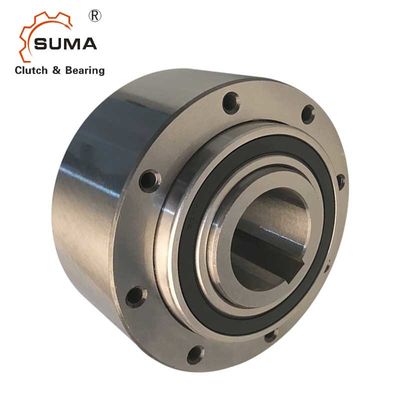

La tolérance d'AL15 ALP15 H7 laissent aller l'incidence d'embrayage de rouleau 2
