100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification
  • 100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification
  • 100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification
  • 100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification

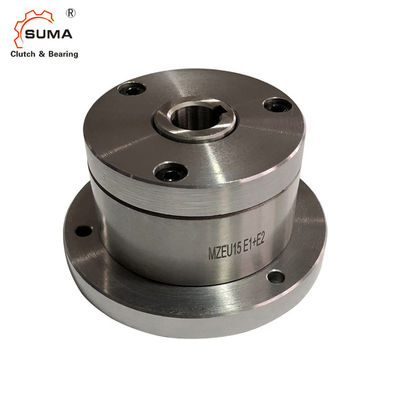

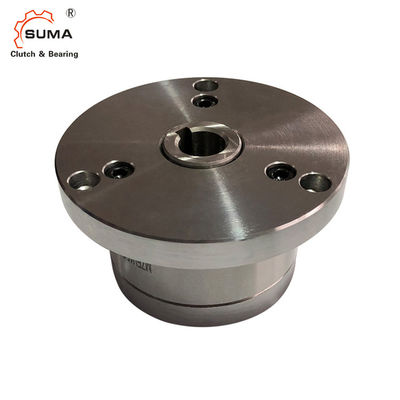

100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle MZEU15 (K) E1+E2
Détails de produit
Nom de produit:
Embrayage de rouleau soutenant MZEU15 (K) E1+E2
Rapport soutenu:
Oui
Matériel:
Rapport de GCr15 en acier
TAILLE:
15*68*52mm
Capacité de couple:
100nm
Garantie:
1 an
Paquet:
Boîte de carton/boîte en bois
Poids:
1.5kg
Surligner:

Incidence d'embrayage de rouleau de MZEU

,

Incidence d'embrayage du rouleau GCr15

,

Incidence d'embrayage de la butée GCr15

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD160-USD200 PER PIECE
Détails d'emballage
Boîte de carton/boîte en bois
Délai de livraison
7-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
1000pcs par mois
Description de produit

100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification

Modèle non.
course intérieure de q
course externe de W
came d'e
ressort de r
rapport de t
plat latéral de y
bride d'u E1
i bride E2
boulon de prise d'o
! 0 vis de réglage
Ce dessin montre MZEU E1+E2
MZEU K
Aucune marque : Aucune rainure de clavette sur la course externe.
K : Rainure de clavette sur la course externe.

Dimensions et capacités



Modèle Couple
Capacité

Max. Overrunning
Entrave
Couple
Taille de trou Rainure de clavette B FB C DF F M N Poids

Intérieur

Course

Externe

Course

Nanomètre r/min r/min Nanomètre H7 Course intérieure   h7             kilogramme
MZEU12 (K) E1+E2 60 2 000 1 000 0,20 12 4X 1,8 42 62 85 20 72 20 10,0 5,7 1,1
MZEU15 (K) E1+E2 100 1 800 900 0,20 15 5 x 2,3 52 68 92 28 78 25 11,0 5,7 1,5
MZEU20 (K) E1+E2 245 1 600 700 0,29 20 6X 2,8 57 75 98 34 85 30 10,5 5,7 1,9
MZEU25 (K) E1+E2 425 1 600 600 0,33 25 8X 3,3 60 90 118 35 104 40 11,5 6,8 2,9
MZEU30 (K) E1+E2 735 1 500 500 0,39 30 8X3.3 68 100 128 43 114 45 11,5 6,8 4,0
MZEU35 (K) E1+E2 1 015 1 400 300 0,49 35 10X3.3 74 110 140 45 124 50 13,5 6,8 5,2
MZEU40 (K) E1+E2 1 350 1 400 300 0,59 40 12X3.3 86 125 160 53 142 55 15,5 9,0 7,9
MZEU45 (K) E1+E2 1 620 1 400 300 0,69 45 14X3.8 86 130 165 53 146 60 15,5 9,0 9,3
MZEU50 (K) E1+E2 2 070 1 300 250 0,79 50 14X3.8 94 150 185 64 166 70 14,0 9,0 11,7
MZEU55 (K) E1+E2 2 400 1 300 250 0,88 55 16X4.3 104 160 204 66 182 75 18,0 11,0 15,3
MZEU60 (K) E1+E2 2 950 1 200 250 0,98 60 18X4.4 114 170 214 78 192 80 17,0 11,0 17,7
MZEU70 (K) E1+E2 4 210 1 100 250 1,27 70 20X4.9 134 190 234 95 212 90 18,5 11,0 25,5
MZEU80 (K) E1+E2 5 170 800 200 1,38 80 22X5.4 144 210 254 100 232 105 21,0 11,0 33,2
MZEU90 (K) E1+E2 12 000 450 150 4,70 90 25X5.4 158 230 278 115 254 120 20,5 13,0 38,3
MZEU100 (K) E1+E2 17 600 400 130 5,39 100 28X 6,4 182 270 335 120 305 140 30,0 17,5 68,8
MZEU130 (K) E1+E2 24 500 320 110 6,76 130 32X7.4 212 310 380 152 345 160 29,0 17,5 98,2
MZEU150 (K) E1+E2 33 800 240 80 8,13 150 36X8.4 246 400 485 180 445 200 32,0 21,5 198,2

100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification 0

Montage et accouplement

Installation et utilisation
1. modèle No. MZEU12 à MZEU80 pré-sont graissés et n'exigent aucune lubrification. La température ambiante opérationnelle est – 40°C à +40°C. modèlent No. MZEU90 à MZEU150 exigent la lubrification d'huile. (Référez-vous à la lubrification et à l'entretien à la page 31).
2. Nous recommandons une tolérance d'axe de h7, et la rainure de clavette d'OIN R773 (DIN 6885,1) est standard.
3. Nous recommandons des tolérances de B H7 ou H8 pour des pignons, des vitesses et d'autres pièces adaptées.
4. L'embrayage est livré avec une bride embrayage de came, E1 de base de type et la bride E2 en tant que pièces distinctes.
5. nettoyez la surface des deux extrémités de la course externe et des surfaces de contact des brides.
6. Pour No modèle. MZEU90 à MZEU150, appliquent l'adhésif de joint à la surface de la course externe aux deux extrémités.
7. Vérifiez la direction de la rotation et attachez les brides E1 et E2 pour saisir.
8. En installant des pignons, les vitesses et tout autre équipement de l'embrayage, les adaptent sur la surface de la course externe et vissent les boulons dans la bride E1.
9. En installant la bride et le pignon du bord opposé, la direction de la rotation peut être changée.
10. En montant l'embrayage sur l'axe, appliquez-vous la pression à la course intérieure mais jamais à la course externe.
11. Pour des applications de indexation à grande vitesse (plus de 50 c/m) un type fort de ressort est recommandés.

100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification 1



Images

100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification 2

100 embrayage de rouleau du nanomètre MZEU GCr15 soutenant sans la lubrification 3
