Incidence d'embrayage de rouleau
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AE35 |

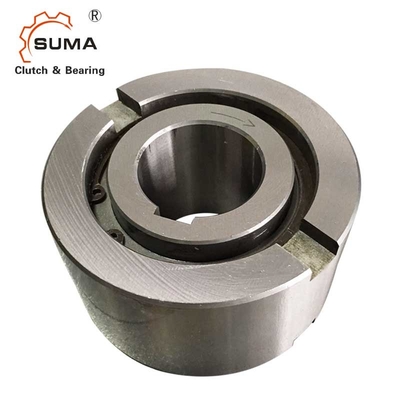

AE35 35*100*48mm un obstacle de manière laissent aller des incidences d'embrayage
Caractéristiques
| Nom : | Incidences d'embrayage de manière de type un de rouleau |
| Modèle Numbe | AE35 (35mmx100mmx48mm) |
| Dimension : | 35mmx100mmx48mm |
| Matériel : | Acier au chrome /GCr15 |
| Boucliers : | Type ouvert /Shield |
| Emballage : | Emballage industriel de emballage individuel |
| Marque : | SUMA |
| Terme de paiement : | T/T, L/C ; Union occidentale, Paypal |
| Marché : | L'Europe 70% ; L'Asie 20% ; L'autre marché 10% |
| Origine : | Province de Jiangsu |
| Descriptions : |
Le type EA est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. |
| Propriétés mécaniques | Le diamètre extérieur nominal est une dimension standard roulement à billes. La course intérieure est verrouillée à l'axe. La course externe a une tolérance h6 et devrait être équipée dans un logement d'une tolérance K7. Les entailles latérales supplémentaires prévoient la transmission positive de couple. Si la tolérance de logement est à R6, l'utilisation des entailles n'est pas nécessaire, mais le logement doit être assez fort pour ne pas augmenter après assemblée. Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2. |
| Champs d'application : | automobile ; moto ; machines de textile ; machines d'impression ; appareil ménager ; matériel de construction ; machines agricoles ; machines en plastique ; ralentisseur ; rouleau électrique ; matériel médical ; équipement de forme physique ; machines de nourriture |
Données techniques
Dimensions et capacités
| Type | Taille | Dépassement des vitesses | Poids | Couple d'entrave | |||||||||||
|
LES EA
|
CAD7 (millimètre) |
TKN ? 1 (Nanomètre) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
CAD6 (millimètre) |
D5 (millimètre) |
D6 (millimètre) |
L (millimètre) |
s (millimètre) |
f (millimètre) |
e (millimètre) |
b (millimètre) |
t (millimètre) |
(kilogramme) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montage et accouplement
