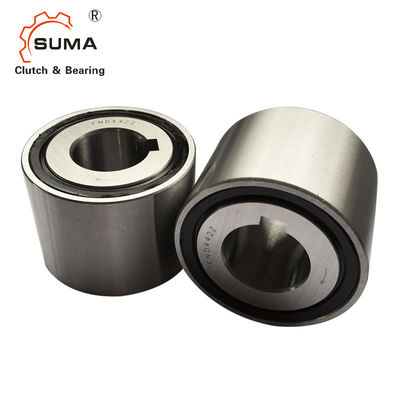

Incidence d'embrayage de cale
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FND453Z |
Caractéristiques
Palier
L'embrayage à roue libre comprend des roulements à billes et à rouleaux.Un support de palier externe supplémentaire n'est pas nécessaire.
Pression d'ajustement à la presse
La pression d'emmanchement ne doit pas être appliquée aux boules.
Sens de serrage
La flèche sur la bague intérieure désigne le serrage de la bague intérieure
direction.
Largeur34 millimètres
Température de fonctionnementmax.100°C
LubrificationLubrification à l'huile à vie
Tolérances de montage
Arbre js6 (k5);moyeu H6
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement ne sont pas nécessaires.
Nettoyer soigneusement (sans graisse) les pièces d'accouplement à proximité de l'embrayage à roue libre ainsi que les bagues de l'embrayage à roue libre avant d'effectuer l'emmanchement.
Données techniques
| Article | FND453Z |
| Matériel | GCr15 |
| Diamètre d'alésage | 25 millimètres |
| Diamètre extérieur. | 58 millimètres |
| Largeur (B) | 34 millimètres |
| Capacité de couple | 314 Nm |
| Vitesse limite de dépassement (bague intérieure) | 1200 tr/min |
| Masse | 0,46 kg |
| Emballer | Boîte en Carton ou selon vos besoins |
Dimensions et capacités
| La désignation | ré | ré | O | Tnom | nmax | Cdyn. | État. | Masse | b | t | Numéro d'article |
| [mm] | [mm] | [mm] | [Nm] | [tr/min] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1 100 | 13 070 | 17 063 | 0,6 | dix | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,6 | dix | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3.8 | 306533 |
