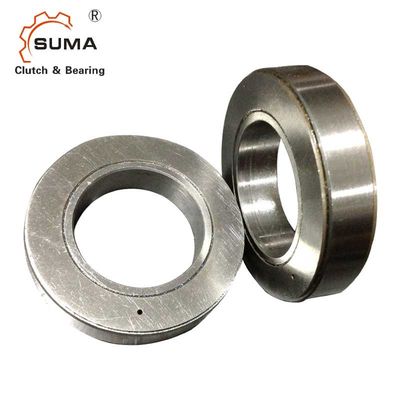

ASK60 60*95*18MM une manière laissent aller le rapport débordant l'embrayage de butée

ASK60 60*95*18MM une manière laissent aller le rapport débordant l'embrayage de butée

Caractéristiques

Le type DEMANDENT est un type de rouleau laissent aller le rapport soutenu par deux rangées des roulements à rouleaux. C'est une unité protégée par poussière d'un seul bloc, a livré la graisse lubrifiée. Les dimensions nominales d'extérieur sont identiques comme incidence 60.series.

La transmission de couple doit être assurée par un ajustement de presse sur la course intérieure et externe. En raison de cet ajustement de presse, le dégagement radial standard est C4. Les tolérances d'interférence sont sur laissent aller des dimensions, permettant un support direct d'une série standard 60.

Rapport de l'emplacement : La tolérance d'axe devrait être h6 ou j6 la course externe devrait être pressé dans un logement rigide à la tolérance K6. Des capacités de charge de rapport radiales sont indiquées dans la table. Le type DEMANDENT laisse aller ne peut pas accepter l'effort axial. En cas de telles charges, des paliers de butée doivent être fournis.

Données techniques

Dimensions et capacités

NOTES
1) Tmax = 2 × TKN
 » Référez-vous à la page de sélection 10 13
 » Référez-vous au support et à la page d'instructions d'entretien 16 19

Montage de l'exemple
