La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller
  • La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller
  • La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller
  • La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller
  • La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller

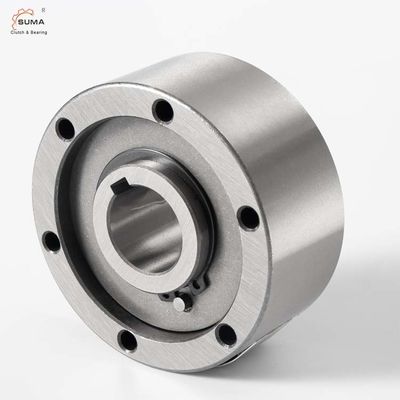

La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle AA12 AA15
Détails de produit
Nom de produit:
Le type de rouleau laissent aller AA12/AA15
Matériel:
GCr15 soutenant l'acier
Capacité de couple:
17Nm/55Nm
Vitesse de rotation:
3100 T/MN/2500RPM
POIDS SPÉCIFIQUE:
0,21 kilogrammes/0.44Kg
Garantie:
1 an
TAILLE:
12*47*20/15* 55*30
OEM:
acceptez
Surligner:

Le type du rouleau AA12 laissent aller

,

En soutenant non le type de rouleau soutenu laissez aller

,

AA12 soutenant non laissent aller

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD40-USD60PER PIECE
Détails d'emballage
Boîte de carton
Délai de livraison
10-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
1000pcs par mois
Description de produit

La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller





Données techniques




SPÉCIFICATIONS
Modèle AA12/AA15
Matériel GCr15
Diamètre intérieur 12 millimètres/15mm
Diamètre extérieur 47 millimètres/55mm
Épaisseur 20mm/30mm
Capacité de couple 17Nm/55Nm
Couple d'entrave 0,7 Ncm/3.5Ncm
Vitesse de dépassement de course intérieure 3100r/min
Vitesse de dépassement de course externe 6000r/min
Poids 0,21 kilogrammes/0.44kg
Structure Type de rouleau
Application Machine textile, fans, ventilateurs, machine d'impression
Paquet Boîte de carton, boîte en bois ou adapté aux besoins du client
Conditions de paiement TTT. L/C, D/A, D/P, Western Union, Paypal
Délai de livraison 2-4 jours pour l'échantillon, 7 jours pour le grand ordre



Caractéristiques

Le type aa est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales.

Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2.

La lubrification et le cachetage doivent également être fournis par l'installation.

La lubrification standard est huile.

La course intérieure est verrouillée à l'axe. L'ajustement pour le centrage de la course externe doit être à la tolérance H7.

La connexion de la course externe est par l'intermédiaire des boulons traversants pour évaluer 10,9 ou meilleur.





Dimensions et capacités


Taille TK1 Dépassement des vitesses   Poids

Entrave

couple

dH7 Nimax2) Namax3) Dh7 D5 D6 D3 Z O L f s (kilogramme) TR
(millimètre) (Nanomètre) (min-1) (min-1) (millimètre) (millimètre) (millimètre) (millimètre) (millimètre) (millimètre) (millimètre) (millimètre) (millimètre) (Ncm)
12 17 3100 6000 47 28 20 38 3 5,5 20 0,5 4,5 0,21 0,7
15 55 2300 5400 55 37 26 45 3 5,5 30 0,8 4,5 0,44 3,5
20 146 2000 3600 68 50 35 58 4 5,5 34 0,8 5,5 0,7 8,4
25 285 1700 2600 90 68 45 7 6 5,5 37 1 6,5 1,3 14
30 500 1500 2100 100 75 50 87 6 6,6 44 1 6,5 2 23
35 720 1300 1950 110 80 55 96 6 6,6 48 1 6,5 2,6 60
40 1030 1200 1700 125 90 60 108 6 9 56 1,5 7,6 3,9 72
45 1125 1050 1500 130 95 65 112 8 9 56 1,5 7,6 4 140
50 2150 950 1300 150 110 75 132 8 9 63 1,5 7,6 6 180
55 2675 850 1200 160 115 82 138 8 11 67 2 7,6 7,2 190
60 3500 800 1100 170 125 90 150 10 11 78 2 7,6 9,2 240
70 5813 650 900 190 140 100 165 10 11 95 2,5 7,6 11,8 320





NOTES

1) T = 2 maximum x T KN
2) dépassements de course intérieure
3) dépassements externes de course
Rainure de clavette à DIN 6885,1



Montage et accouplement


Images

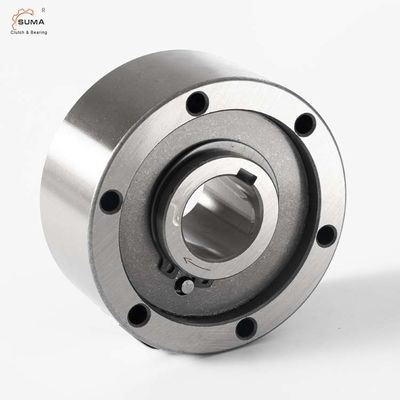

La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller 2

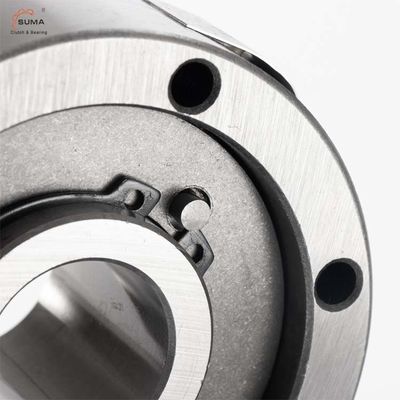

La Non-incidence d'AA12 AA15 a soutenu une manière que le type de rouleau laissent aller 3
