Incidence d'embrayage de cale
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FE428Z |

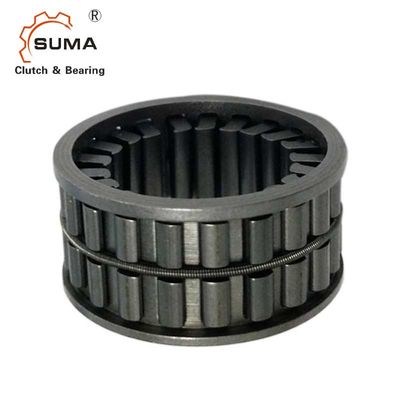

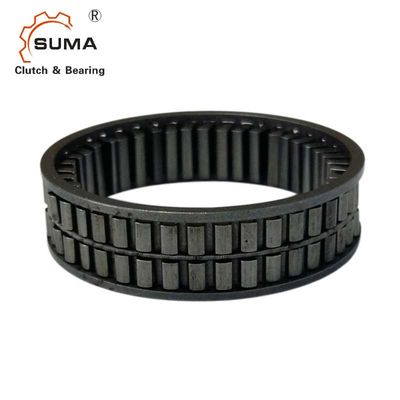

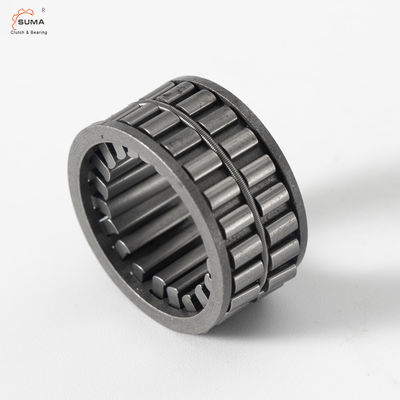

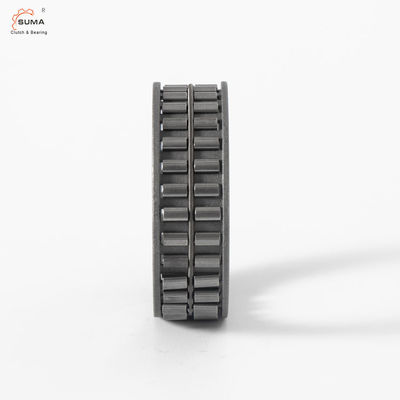

Incidences d'embrayage de manière de FE428Z SpragType un 20*28*11MM
Caractéristiques
Le type de cale laissent aller des embrayages avec une cage en plastique dans leur conception standard sont également disponible comme conception spéciale avec une cage en acier sur demande.
Température de fonctionnement :
L'estimation indiquée de la température est pour une cage moulage par par injection. L'estimation de température maximale est 170°C pour une cage en acier.
Cage en acier : maximum 170 degrés
Cage en plastique : maximum 140 degrés
La cage d'élément d'insertion ne contacte pas les courses intérieures ou externes ;
Données techniques
| Modèle | FE428Z |
| Couple (nanomètre) | 93 |
| Débordant la vitesse (T/MN) | 7500 |
| Taille de course intérieure (millimètres) | 20 |
| Taille externe de course (millimètres) | 28 |
| Épaisseur (millimètres) | 11 |
| Poids (kilogrammes) | 0,013 |
Dimensions et capacités
Légende de dessin :
d = diamètre intérieur D = diamètre extérieur W = largeur T = couple vitesse de n = de rotation
| Désignation |
d [millimètre] |
D [millimètre] |
W [millimètre] |
Tnom [Nanomètre] |
nmax [T/MN] |
Poids [kilogramme] |
Article non. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27 000 | 0,003 | 300393 |
| FE 416 Z | 8 | 16 | 12 | 16 | 19 200 | 0,006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12 500 | 0,007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10 100 | 0,008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9 200 | 0,009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8 100 | 0,011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7 400 | 0,013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7 500 | 0,013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6 300 | 0,014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5 900 | 0,016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6 000 | 0,016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5 100 | 0,017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4 800 | 0,018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4 900 | 0,019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4 400 | 0,018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4 300 | 0,022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4 200 | 0,024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3 400 | 0,022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3 300 | 0,026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3 100 | 0,029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3 000 | 0,030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2 900 | 0,032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2 700 | 0,034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2 600 | 0,035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2 500 | 0,037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2 600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2 100 | 0,045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1 700 | 0,055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1 127 | 1 300 | 0,066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2 673 | 800 | 0,131 | 300524 |
