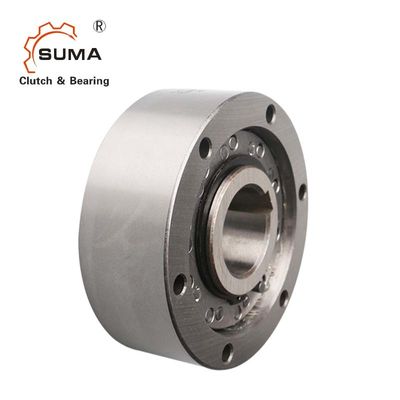

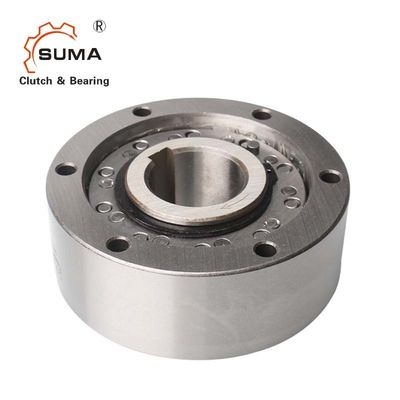

embrayage de cale de la taille ennuyée RSXM51 de 35mm soutenant la vitesse de rotation 18500RPM

La cale de la manière RSXM51 un laissent aller des incidences d'embrayage

Caractéristiques

La série RSXM accomplit la gamme petite à moyenne de butée, qui a débuté avec le programme fortement réussi de RSCI. Le type RSXM est un centrifugeur enlèvent le type de cale laissent aller avec la rotation de course intérieure. Seulement la course intérieure est conçue pour laisser aller. C'est un type non autoporté. Des incidences doivent être fournies pour assurer la concentricité des courses intérieures et externes et pour soutenir les charges axiales et radiales, comme montré au verso. On doit observer des limites de concentricité et de fin de bande.

Le type de RSXM accepte tous les types de lubrifiant actuellement utilisés dans l'équipement de transport d'énergie. Il est possible de monter des ces laisse aller directement dans des boîtes de vitesse sans lubrification distincte. IST d'un brouillard d'huile généralement suffisamment. La lubrification de graisse peut être acceptable si l'unité fonctionne en grande partie en condition de dépassement, comme sur des E-moteurs. Quand utilisé comme butée, il doit vérifier que la vitesse de dépassement n'ira pas au-dessous de la vitesse minimum indiquée dans la table caractéristique.

Dimension et capacité

NOTES

1) Le × 2 T KN maximum de T = « se rapportent à la page de sélection 10 13

2) Cette vitesse maximale permise n de transmission de couple maximum ne doit pas être dépassée en transmettant le couple.

3) Cet imin de dépassement permis minimum de la vitesse n ne devrait pas rdeuced sous le fonctionnement continu. Réduction possible de cette vitesse minimum de demande.

4) Dépassements de course intérieure. Rainure de clavette à DIN 6885,1

5) La tolérance +1" se rapportent au support et aux instructions d'entretien
