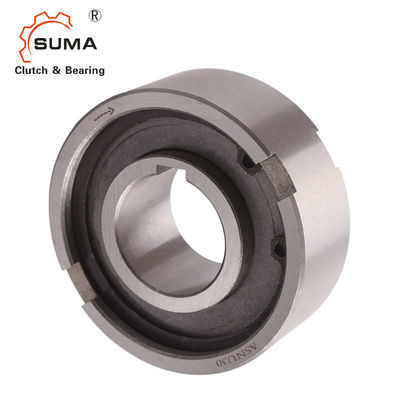

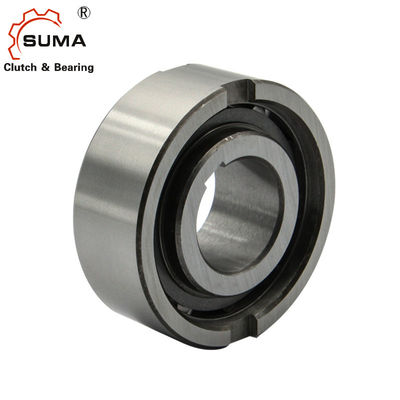

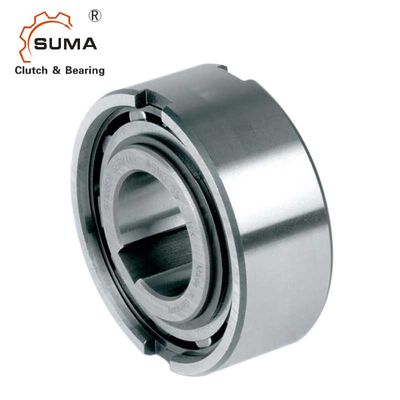

Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60
  • Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60
  • Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60
  • Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60
  • Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60
  • Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60
  • Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60

Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle ASNU60 NFS60 TFS60
Détails de produit
Nom de produit:
ASNU60 de rapport cunéiforme NFS60 TFS60
Matériel:
GCr15 soutenant l'acier
Capacité de couple:
1825Nm
Vitesse de rotation:
750rpm
POIDS SPÉCIFIQUE:
2.77kg
Garantie:
1 an
TAILLE:
60*110*46mm
OEM:
acceptez
Surligner:

Incidence d'embrayage de rouleau d'aiguille de cale

,

Incidence d'embrayage de rouleau de l'aiguille TFS60

,

Embrayages de roulement à rouleaux de l'aiguille NFS60

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD45-USD52 PER PIECE
Détails d'emballage
Boîte de carton
Délai de livraison
10-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
1000pcs par mois
Description de produit

Fournisseur d'incidences d'embrayage de manière de type un de cale d'ASNU60 NFS60 TFS60



Caractéristiques des incidences d'embrayage de manière du rouleau un





NFS TFS d'ASNU est un type de rouleau laissent aller la non-incidence soutenue. Le rapport sont axil de supporte et charge de radial.

La lubrification et le cachetage doivent être également fournis par l'installation.

Puisque l'embrayage de manière de type un de NFS d'ASNU est un type de rouleau sans roulement support, des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation.

La course intérieure est verrouillée à l'axe.

La course externe a la tolérance n6 positive, pour donner à un fitin de presse un logement H7.



Données techniques des incidences d'embrayage de manière du rouleau un d'ASNU


Nom de produit Une incidence d'embrayage de manière
Modèle ASNU60 NFS60 TFS60
Matériel Acier au chrome GCr15
Diamètre intérieur 60mm
Diamètre extérieur 110mm
Épaisseur 46mm
Capacité de couple 1825Nm
Vitesse de rotation750RPM
Poids 2.77kg
Paquet Boîte de carton/boîte en bois



Dimensions et capacités d'incidences d'embrayage de manière du rouleau un

Type Taille



TKN1)

Dépassement

Vitesses



Poids



Couple d'entrave

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[millimètre] [Nanomètre] [min-1] [min-1] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [kilogramme] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


NOTES

ASNU8-12, rainure de clavette ASNU200 à DIN 6885. 1,

d'autres tailles à DIN 6885,3
1) temps maximum de T = 2 ; T KN
2) dépassements de course intérieure
3) dépassements externes de course

Montage de l'exemple


Images

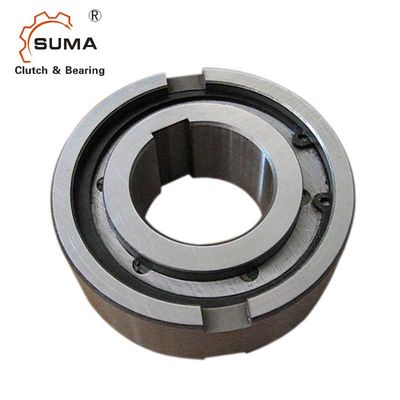

Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60 2

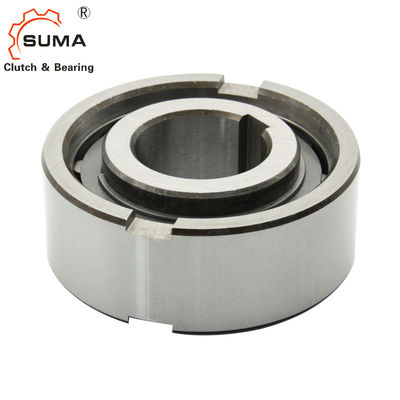

Incidence d'embrayage de rouleau d'aiguille de cale d'ASNU60 NFS60 TFS60 3
