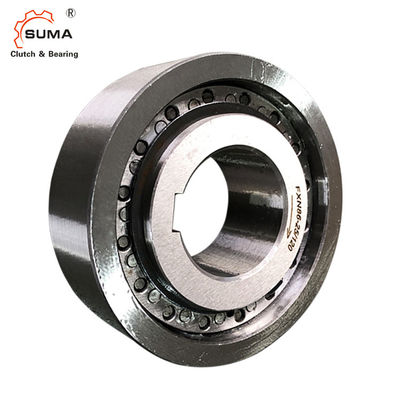

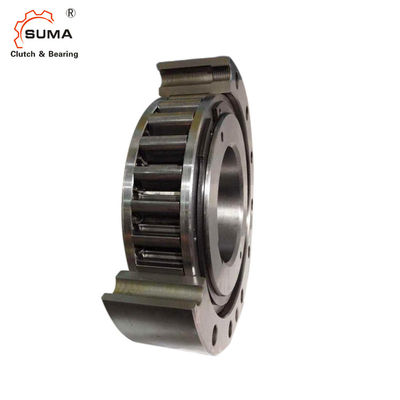

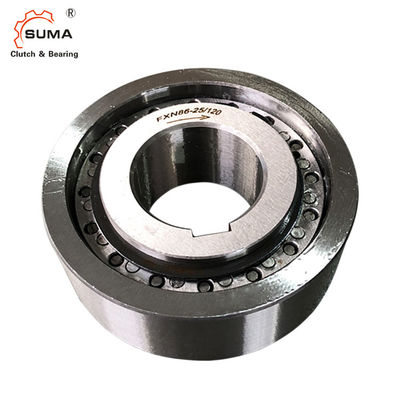

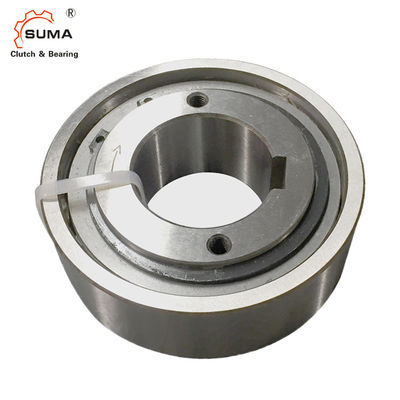

FXN76-25/115 5000RPM Spped de dépassement une incidence de pompe d'embrayage de butée de manière
Caractéristique des incidences de pompe de butée de FXN
Laisse aller FXN sont employés comme :
Butées
Dépassement des embrayages
Interne laisse aller FXN sont sans support de roulement. L'alignement concentrique de l'anneau intérieur et externe doit être fourni par le client.
On doit observer les permis s'épuisent (T.I.R.). Le couple est transmis sur l'anneau externe par ajustement de presse.
Afin de transmettre le speci- de couples fied dans la table, l'anneau externe doit être adapté dans un logement avec un diamètre externe K. Le logement est fait de fonte en acier ou grise de la qualité minimum GG-20. En employant d'autres matériaux de logement ou plus petits diamètres externes, nous vous invitons à nous contacter concernant le couple transmissible.
La tolérance du trou de logement est spécifiée dans la table sous la dimension D.
La tolérance de l'axe doit être OIN h6 ou j6.
Dimension et capacité d'embrayage de butée de FXN soutenant pour la POMPE
Laissez aller la taille |
Couple Nanomètre |
Dépassement intérieur d'anneau | Norme ennuyée de d | maximum. |
B millimètre |
D millimètre |
F millimètre |
J millimètre |
K mn millimètre |
L millimètre |
Poids kilogramme |
|||||
millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
Le couple transmissible maximum est 2 fois le couple nominal spécifique.
Notes :
1. × 2 T KN maximum de T =
2. Dépassements de course intérieure
3. Dépassements externes de course
Rainure de clavette à DIN 6885,1
Rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.
* rainure de clavette selon DIN 6885, page 3 • Tolérance de la largeur JS10 de rainure de clavette.
Montage de l'exemple
Lubrification
Aux vitesses au-dessus de la vitesse de décollage de cale, aucune lubrification spéciale n'est exigée ; laissez aller les fonctions exemptes d'entretien. En fonctionnant au-dessous de la vitesse de décollage de cale, une lubrification d'huile du de qualité définie doit être fournie.
