Incidence d'embrayage de rouleau
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | ASNU40 NFS40 |

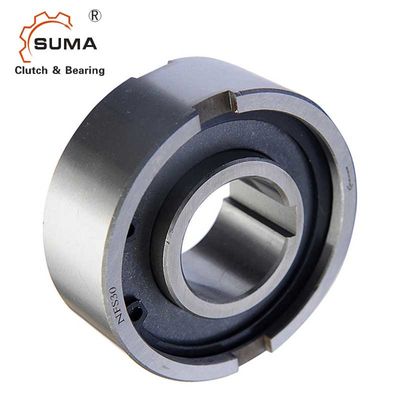

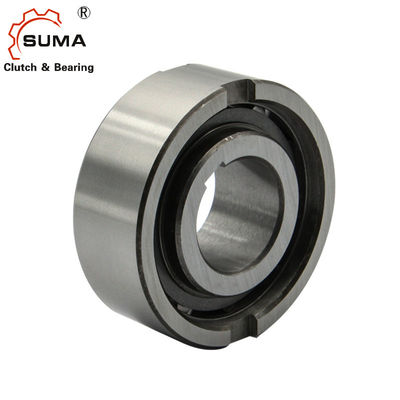

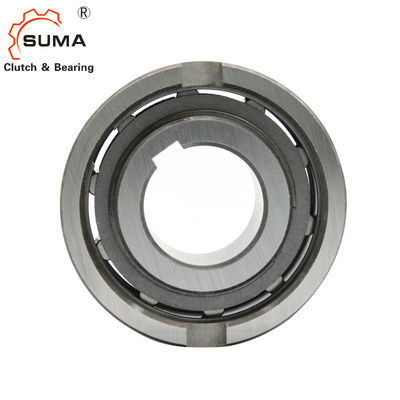

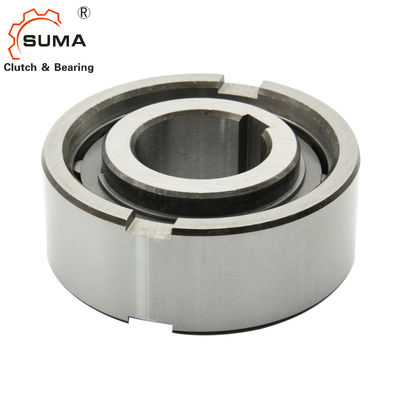

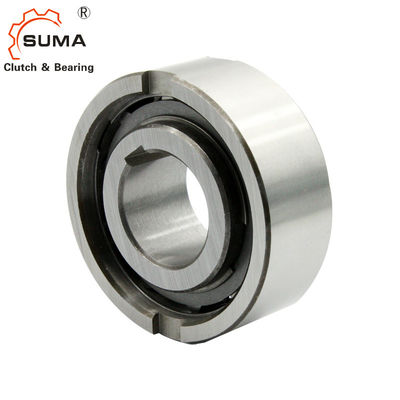

Incidences d'embrayage de rouleau de manière de l'embrayage un de butée d'ASNU40 NFS40
Caractéristiques des incidences d'embrayage de rouleau de la manière ASNU40 un
NFS TFS d'ASNU est un type de rouleau laissent aller la non-incidence soutenue. Le rapport sont axil de supporte et charge de radial.
La lubrification et le cachetage doivent être également fournis par l'installation.
Puisque l'embrayage de manière de type un de NFS d'ASNU est un type de rouleau sans roulement support, des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation.
La course intérieure est verrouillée à l'axe.
La course externe a la tolérance n6 positive, pour donner à un fitin de presse un logement H7.
Données techniques des incidences d'embrayage de rouleau de la manière ASNU40 un
| Nom de produit | Une incidence d'embrayage de manière |
| Modèle | ASNU40/NFS40 |
| Matériel | Acier au chrome GCr15 |
| Diamètre intérieur | 40mm |
| Diamètre extérieur | 90mm |
| Épaisseur | 33mm |
| Capacité de couple | 538Nm |
| Vitesse de rotation | 1100RPM |
| Poids | 0.92kg |
| Paquet | Boîte de carton/boîte en bois |
Dimensions et capacités d'incidences d'embrayage de rouleau de la manière ASNU40 un
| Type | Taille |
TKN1) |
Dépassement Vitesses |
Poids
|
Couple d'entrave | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [millimètre] | [Nanomètre] | [min-1] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
NOTES
ASNU8-12, rainure de clavette ASNU200 à DIN 6885. 1,
d'autres tailles à DIN 6885,3
1) temps maximum de T = 2 ; T KN
2) dépassements de course intérieure
3) dépassements externes de course
Montage de l'exemple
