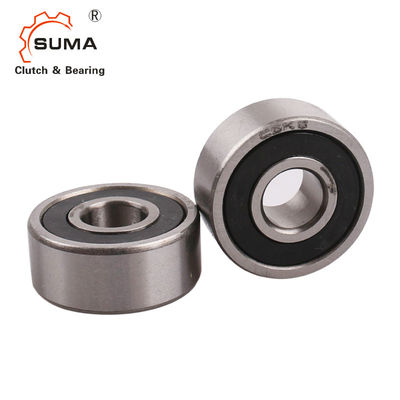

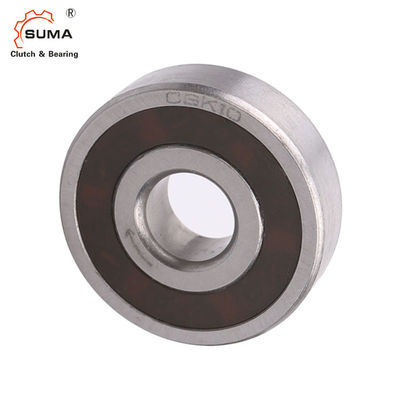

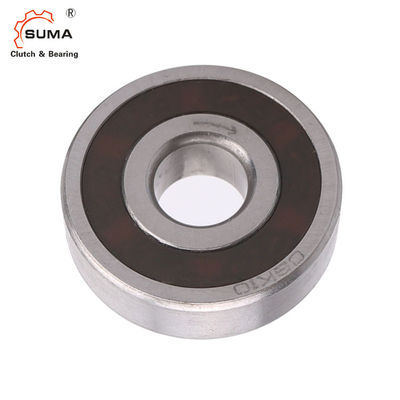

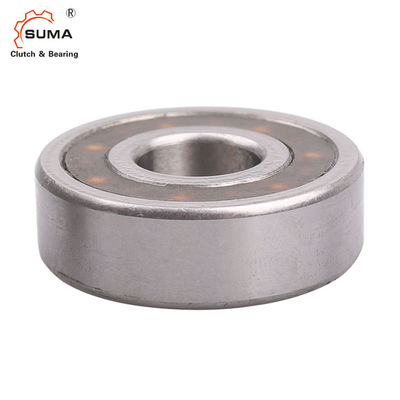

FK6206 FK6206 2RS 148Nm laissent aller l'incidence d'embrayage de rouleau
Caractéristiques
Largeur
12 / 14/15/16/17/18 millimètres
Température de fonctionnement
140°C maximal
Les températures plus élevées sur demande
110°C maximal (conception 2RS avec des joints de RS)
Lubrification
Série FK 2RS avec des joints
Lubrification effective de graisse de vie
Série FK sans disques de joint
Lubrification de pétrole ou de graisse
Livré avec la protection contre la corrosion.
Installation
Tolérances d'installation
Axe n6 ; hub N7
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement n'est pas nécessaire. Nettoyez complètement (graisser librement) les pièces d'accouplement à proximité du laissent aller l'embrayage aussi bien que laissez aller les anneaux de l'embrayage avant de faire l'ajustement de presse.
Incidence
Laissez aller l'embrayage inclut la boule et les roulements à rouleaux. Le support de roulement externe supplémentaire n'est pas nécessaire.
Pression d'ajustement de presse
De la pression d'ajustement de presse ne doit pas être appliquée aux boules.
Fixage de la direction
La flèche sur l'anneau intérieur indique la direction de fixage de l'anneau intérieur.
Dimensions et capacités
Légende de dessin :
d = diamètre intérieur D = diamètre extérieur W = largeur r = rayon de bord T = couple vitesse de n = de rotation C = capacité de charge
| Désignation |
d
[millimètre]
|
D
[millimètre]
|
W
[millimètre]
|
Tnom
[Nanomètre]
|
nmax
[T/MN]
|
Cdyn.
[N]
|
Cstat.
[N]
|
r
[millimètre]
|
Poids
[kilogramme]
|
Article non. |
| Les FK 6203 |
17 |
40 |
12 |
53 |
10 800 |
6 245 |
3 441 |
1,0 |
0,07 |
301065 |
| LES FK 6203-RS |
17 |
40 |
12 |
53 |
3 700 |
6 245 |
3 441 |
1,0 |
0,07 |
301079 |
| Les FK 6204 |
20 |
47 |
14 |
60 |
7 500 |
6 869 |
4 268 |
1,5 |
0,12 |
301068 |
| LES FK 6204-2RS |
20 |
47 |
14 |
60 |
3 200 |
6 869 |
4 268 |
1,5 |
0,12 |
301087 |
| Les FK 6205 |
25 |
52 |
15 |
104 |
5 400 |
7 448 |
5 146 |
1,5 |
0,15 |
301070 |
| LES FK 6205-2RS |
25 |
52 |
15 |
104 |
2 800 |
7 448 |
5 146 |
1,5 |
0,15 |
301092 |
| Les FK 6206 |
30 |
62 |
16 |
148 |
5 100 |
7 859 |
6 066 |
1,5 |
0,23 |
301074 |
| LES FK 6206-2RS |
30 |
62 |
16 |
148 |
2 400 |
7 859 |
6 066 |
1,5 |
0,23 |
301103 |
| Les FK 6207 |
35 |
72 |
17 |
265 |
3 700 |
8 902 |
7 819 |
2,7 |
0,34 |
301077 |
| LES FK 6207-2RS |
35 |
72 |
17 |
265 |
1 900 |
8 902 |
7 819 |
2,7 |
0,34 |
301108 |
| Les FK 6208 |
40 |
80 |
18 |
267 |
3 700 |
8 902 |
7 752 |
2,7 |
0,45 |
301078 |
| LES FK 6208-2RS |
40 |
80 |
18 |
267 |
1 900 |
8 902 |
7 752 |
2,7 |
0,45 |
301110 |
| LES FK 6304-2RS |
20 |
52 |
15 |
104 |
2800 |
7448 |
5146 |
1,5 |
0,17 |
301098 |
Toutes les caractéristiques pour les séries FK 2RS (avec des joints) et les séries FK (sans joints)
Le couple nominal spécifique est basé sur la rigidité suffisante des pièces d'accouplement.
Vitesse de rotation n pour la série FK (sans joints) = la vitesse inhérente d'unité d'assemblée
Vitesse de rotation n pour la série FK 2RS (avec des joints) = différence de vitesse des pièces d'accouplement.
Le couple-moteur arrière est retenu par le bras de couple. Le bras de couple ne doit pas être maintenu en le place. Il doit avoir le jeu de 0,5 pouces dans la direction axiale et dans radiale.
Des butées de FRHM sont fournies pour un ajustement de dégagement. Des vis de réglage sur l'anneau intérieur sont données pour la conservation axiale, colliers d'axe ne sont pas exigées.
