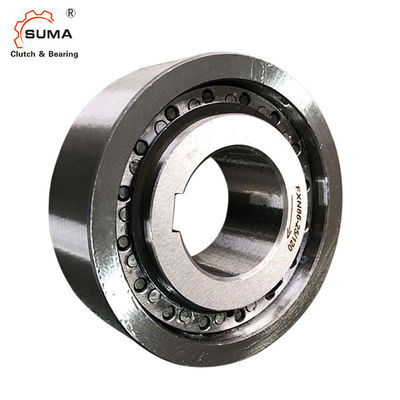

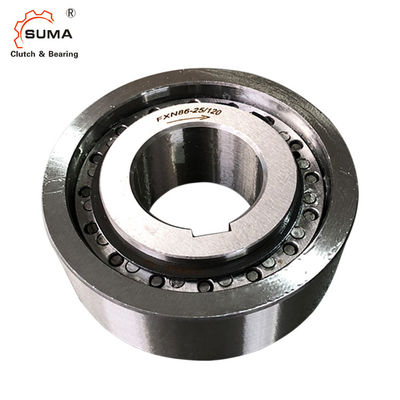

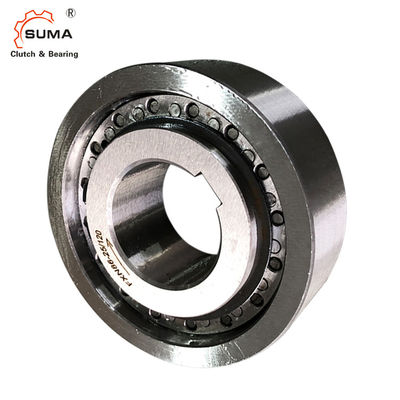

FXN31-17/60 interne laisse aller 1 embrayage de butée de cale de manière
Caractéristique
Interne laisse aller FXN sont cale laisse aller sans support de roulement et avec le décollage X. de cale. Le décollage X de cale assure un libre sans usage - opération de roulement quand l'anneau intérieur tourne à la grande vitesse. L'anneau externe est pressé dans l'ing hous de client. Ceci fait les solutions convenables compactes et qui fait gagner de la place possibles. Laisse aller FXN sont employés comme :
Butées
Dépassement des embrayages
pour des applications avec l'opération indépendante à grande vitesse et quand utilisé comme embrayage de dépassement avec l'opération motrice à vitesse réduite. Couples nominaux jusqu'à 20 500 nanomètre. Le couple est transmis sur l'anneau externe par ajustement de presse. Trous jusqu'à 130 millimètres. Beaucoup de trous standard sont disponibles.
Dimension et capacité
Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.
Le couple nominal théorique s'applique seulement pour la concentricité idéale entre l'anneau intérieur et externe. Dans la pratique, la concentricité est affectée par le jeu de roulement et centrage des erreurs des pièces bouring d'henissement. Alors les couples nominaux spécifiques dans la table s'appliquent, tout en prenant en compte que les existants s'épuisent (T.I.R.).
Des vitesses plus élevées sur demande.
Laissez aller la taille | millimètre | millimètre | Trou d | millimètre | millimètre | millimètre maximal | B | D millimètre | F | J | K mn millimètre | L |
Poids kilogramme |
|
Norme | millimètre | millimètre | millimètre | millimètre | ||||||||||
millimètre millimètre | ||||||||||||||
FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 |
Notes :
1. × 2 T KN maximum de T =
2. Dépassements de course intérieure
3. Dépassements externes de course
Rainure de clavette à DIN 6885,1
Rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.
* rainure de clavette selon DIN 6885, page 3 • Tolérance de la largeur JS10 de rainure de clavette.
Montage de l'exemple
Interne laissez aller NX de FXN 38 - 17/70 comme butée, disposée dans un adaptateur de logement pour attacher à un moteur électrique. L'anneau externe mince qui est pressé dans le logement permet une solution convenable espace-efficace. En raison des vitesses élevées d'axe en fonctionnement le fonctionnement normal (laissant aller le peration d'o), le décollage X de cale assure un ation sans contact et par conséquent sans usage d'opération continue.
Interne laissez aller NX de FXN 66 - 25/100 comme embrayage de dépassement dans la commande de fluage d'une machine textile. Laissez aller l'installation est de manière compacte résolu au moyen de l'anneau externe mince qui est pressé dans la roue de ver. Pendant l'installation, la machine est conduite par l'engrenage à vis sans fin et laissez aller qui fonctionne en conduisant l'opération. En fonctionnement le fonctionnement normal (laissant aller l'ation d'opération), l'anneau intérieur qui est situé sur les dépassements à grande vitesse d'axe de motivation essentielle et automatiquement désengage la commande de fluage. Avec la vitesse de dépassement élevée de l'anneau intérieur, le type avec le décollage X de cale est employé ; les cales fonctionnent en laissant aller l'opération sans contact et par conséquent sont sans usage.
Interne laissez aller le MX de FXN 85 - 40/140 comme butée adaptée à l'extrémité du premier axe médiat inter d'une boîte de vitesse de dent dans la commande d'une bande de conveyeur inclinée. Dans le cas d'un moteur arrêter la bande de conveyeur doit être tenu solidement de sorte que les marchandises de convoyeur ne tirent pas la ceinture vers l'arrière et n'endommagent pas probablement le sérieux dommages. En raison des vitesses élevées d'axe dans l'ation d'opération normale (opération de roulement libre), le décollage X de cale assure un ontinuo sans contact et par conséquent sans usage de c nous opération.
Interne laisse aller FXN sont sans support de roulement. L'alignement concentrique de l'anneau intérieur et externe doit être fourni par le client.
On doit observer les permis s'épuisent (T.I.R.). Le couple est transmis sur l'anneau externe par ajustement de presse. Afin de transmettre le speci- de couples fied dans la table, l'anneau externe doit être adapté dans un logement avec un diamètre externe K. Le logement est fait de fonte en acier ou grise de la qualité minimum GG-20. En employant d'autres matériaux de logement ou plus petits diamètres externes, nous vous invitons à nous contacter concernant le couple transmissible. La tolérance du trou de logement est spécifiée dans la table sous la dimension D. La tolérance de l'axe doit être OIN h6 ou j6.
Lubrification
Aux vitesses au-dessus de la vitesse de décollage de cale, aucune lubrification spéciale n'est exigée ; laissez aller les fonctions exemptes d'entretien. En fonctionnant au-dessous de la vitesse de décollage de cale, une lubrification d'huile du de qualité définie doit être fournie.
Exemple pour la commande
Laissez aller la taille FXN 61 - 19/95, type avec la cale
décollage trou de X et 35 millimètres :
• FXN 61-19/95 NX, d = 35 millimètres
