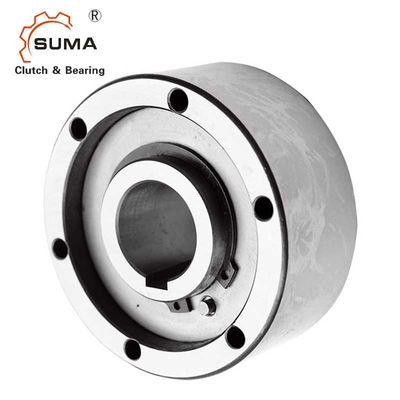

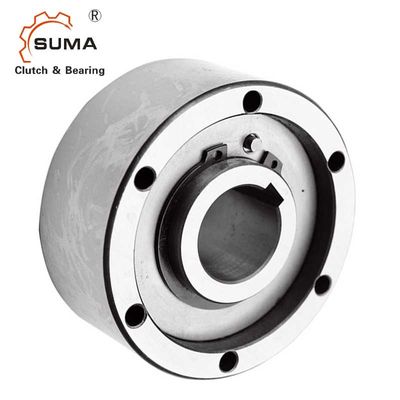

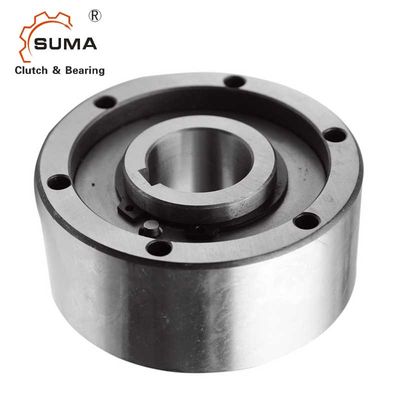

Acier GC-D35110 une incidence d'embrayage de cale de la manière 35MM
Caractéristiques
Le type GC-D est un type de rouleau laissent aller la non-incidence soutenue. Des boucles d'oreille sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation, lubrification standard est huile.
La norme installent est la course externe s'adaptant dans la rainure et a vissé au lien. L'innerrance est verrouillé à l'axe. La rainure pour installer la course externe doit être la tolérance H7, assurent un haut axiality.
Cet extensice de série utilisé dans le système de machines si emballant, fabrication du papier de pringtingm, tissage, chimique, médical, nourriture et ainsi de suite.
Dimensions et capacités
Type | Nominal Couple Nanomètre |
Dépassement Vitesse de limitation r/min |
Dimension millimètre |
Poids Kilogramme |
||||||
Intérieur Course |
Externe Course |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0,21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1,30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2,00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2,60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3,90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4,00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6,00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7,20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9,20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11,80 |
