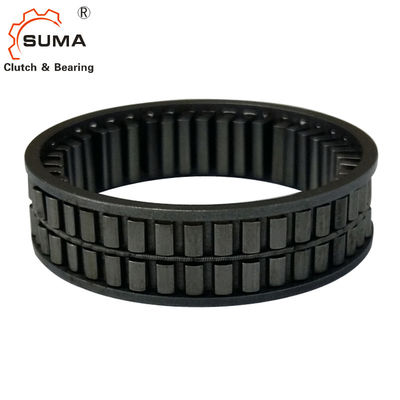

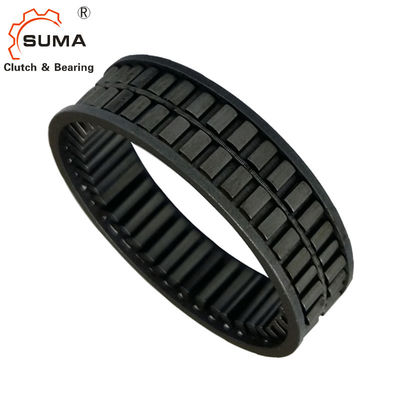

Incidences faites sur commande de taille d'embrayage de manière de la cale une de l'acier GCr15 de 15*23*11MM FE423Z
Caractéristiques
Le type de cale laissent aller des embrayages avec une cage en plastique dans leur conception standard sont également disponible comme conception spéciale avec une cage en acier sur demande.
Les cales sont également espacées autour de la circonférence de la cage d'élément d'insertion.
La cage d'élément d'insertion ne contacte pas les courses intérieures ou externes ; Ce reste absolument loadfree sous n'importe quelle application.
Température de fonctionnement :
L'estimation indiquée de la température est pour une cage moulage par par injection. L'estimation de température maximale est 170°C pour une cage en acier.
Cage en acier : maximum 170 degrés
Cage en plastique : maximum 140 degrés
Données techniques
Modèle | FE423Z FE423Z2 |
Couple (nanomètre) | 62 |
Débordant la vitesse (T/MN) | 9200 |
Taille de course intérieure (millimètres) | 15 |
Taille externe de course (millimètres) | 23 |
Épaisseur (millimètres) | 11 |
Poids (kilogrammes) | 0,009 |
Dimensions et capacités
Légende de dessin :
d = diamètre intérieur D = diamètre extérieur W = largeur T = couple vitesse de n = de rotation
Désignation |
d [millimètre] |
D [millimètre] |
W [millimètre] |
Tnom [Nanomètre] |
nmax [T/MN] |
Poids [kilogramme] |
Article non. |
FE 412 Z | 4 | 12 | 12 | 4 | 27 000 | 0,003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19 200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12 500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10 100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9 200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8 100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7 400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7 500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6 300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5 900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6 000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5 100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4 800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4 900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4 400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4 300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4 200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3 400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3 300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3 100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3 000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2 900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2 700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2 600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2 500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2 600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2 100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1 700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1 127 | 1 300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2 673 | 800 | 0,131 | 300524 |
Désignation |
d [millimètre] |
D [millimètre] |
W [millimètre] |
Tnom [Nanomètre] |
nmax [T/MN] |
Poids [kilogramme] |
Article non. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52 600 | 0,001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40 900 | 0,002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34 900 | 0,003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31 200 | 0,003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27 200 | 0,004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18 900 | 0,005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13 200 | 0,006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13 200 | 0,006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10 600 | 0,007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9 700 | 0,008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7 700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6 100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6 400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5 400 | 0,012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5 600 | 0,013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5 500 | 0,014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4 400 | 0,016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4 400 | 0,017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3 700 | 0,019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3 500 | 0,020 | 300502 |
