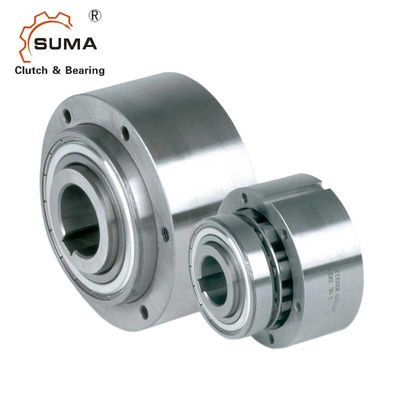

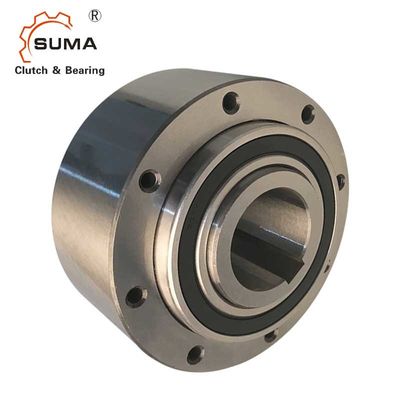

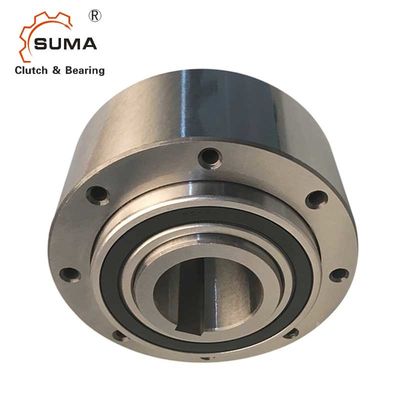

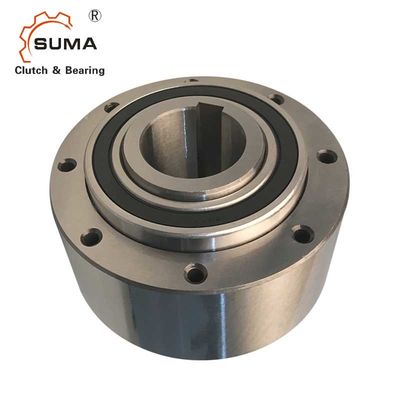

La manière AL50 un laissent aller l'acier de roulement à rouleaux GCr15

La manière AL50 un laissent aller l'acier de roulement à rouleaux GCr15

Caractéristiques

Dactylographie AL, ALPE sont type de rouleau laisse aller. Ces unités font partie du système modulaire. Elles sont rapport soutenu, utilisant deux 160. incidences de série, et exiger la lubrification d'huile. Ces unités peuvent être employées dans les conceptions fournissant la lubrification d'huile et la scellant en tant que sur l'exemple au verso.
Les incidences ne doivent pas être axialement soumises à une contrainte. Typiquement, des types AL, ALPE sont employés avec les couvertures standard qui sont conçues pour transmettre le couple, et fournissent la lubrification et le scellage d'huile. Habituellement ces couvertures sont utilisées dans les paires selon des combinaisons montrées aux pages suivantes.
La course externe du modèle d'AL est simple pour recevoir et centrer n'importe quel composant ennuyé à la tolérance H7. Le couple est transmis par des boulons par le couvercle dans ce cas.
Dactylographie AL, ALPE sont identiques sauf que le type ALPE a une rainure de clavette sur le diamètre extérieur pour transmettre le couple.
Deux joints de papier sont fournis avec chaque unité à placer entre la course et les couvercles externes.

Dimensions et capacités

NOTES

1) × 2 T KN maximum de T =
 » Référez-vous à la page de sélection 10 13
2) dépassements de course intérieure, valeurs sans joints de lèvre
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
4) la dimension L inclut jusqu'à la taille 50 le chacun
joints de papier épais de 0,25 millimètres à situer sur les deux visages
 » Référez-vous au support et aux instructions d'entretien
page 16 19
