| Lieu d'origine | LA CHINE |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AV90 |

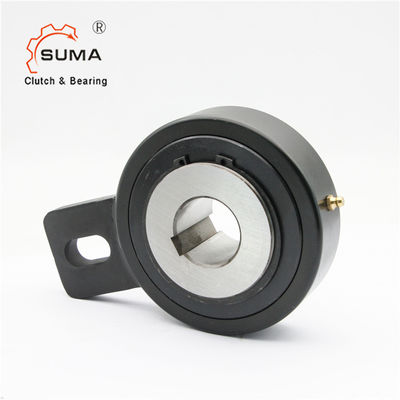

Embrayage de butée de rouleau de manière d'AV90 AV100 AV110 un
Données techniques
PECI
| SPÉCIFICATIONS | |
| Modèle | AV90 |
| Diamètre de trou | 90mm |
| Diamètre extérieur | 260mm |
| Épaisseur | 90mm |
| Capacité de couple | 7125Nm |
| Dépassement de la vitesse | 200r/min |
| Poids | 24.5kg |
| Paquet | Paquet industriel |
| Délai de livraison | 7-10 jours |
| Conditions de paiement | TTT, L/C, D/P, D/A, Western Union, Paypal |
Le type poids du commerce est un type de rouleau laissent aller. Il est d'un seul bloc, centré par les incidences simples pour de basses vitesses de rotation, et scellé utilisant les joints labyrinthes métalliques protégés par bouclier.
L'unité est fournie graissent lubrifié, prêt à installer dans un horizontal ou une position verticale. Principalement utilisé comme butée, la capacité de couple est haute pour espace requis minimum. Cette conception convient pour l'usage dans les environnements difficiles. Un boulon, fixé à une partie fixe de la machine et de dépassement par la fente dans le bras de couple, fournit l'arrêt de rotation.
Le dégagement radial sur ce boulon devrait être égal à 1 3 % de la largeur de fente.
Le bras de couple et les incidences ne doivent pas être précontraints. La conception de rouleau fait le type idéal de poids du commerce pour des applications de indexation légères.
Dimensions et capacités
| Type | Taille | TKN1) | Dépassement de la vitesse | Poids | Couple d'entrave | ||||||||||
| Poids du commerce | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [millimètre] | [Nanomètre] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Montage de l'exemple
