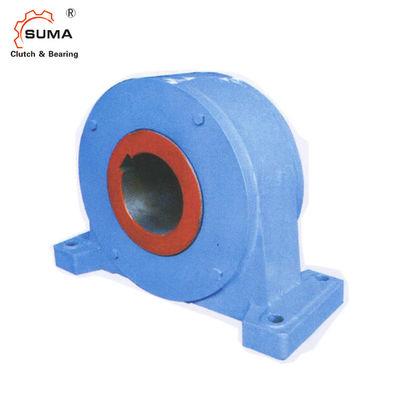

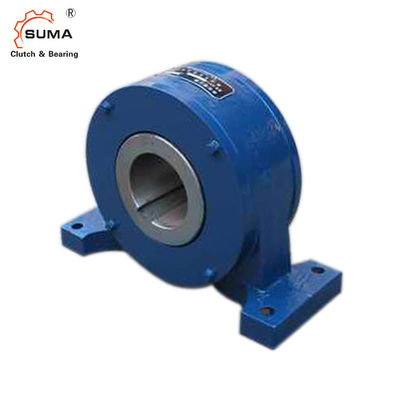

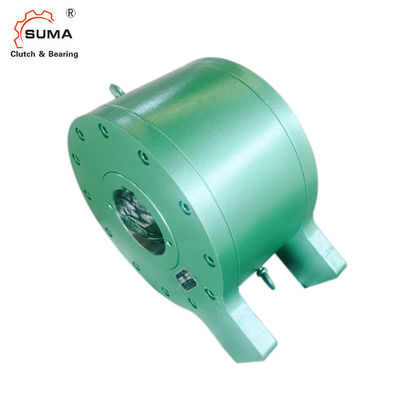

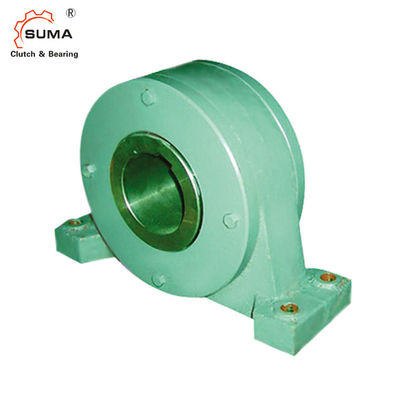

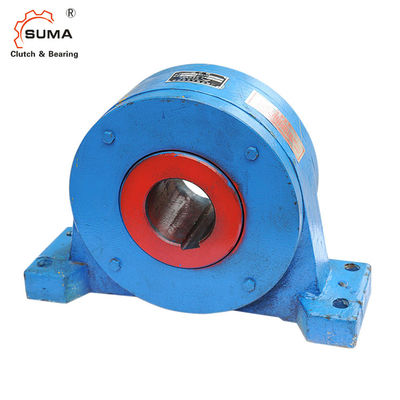

L'incidence à sens unique de GN90 GN100 GN110 laissent aller l'embrayage de butée
Caractéristique
L'embrayage de butée de série de la GN est un genre d'à vitesse réduite du type de rouleau branchant le dispositif, souvent avec le réducteur, utilisé dedans
convoyeur à bande, grue, tambour électrique, et tout autre besoin un dispositif de non-retour.
Le non-retour rapidement, petite distance inverse, longue durée, peut résister au couple
Dimension et capacité
Type | Couple | Maximum ennuyé de diamètre. | Taille | Poids | Réducteur approprié recommandé | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | kilogramme | ||
N.m | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |
