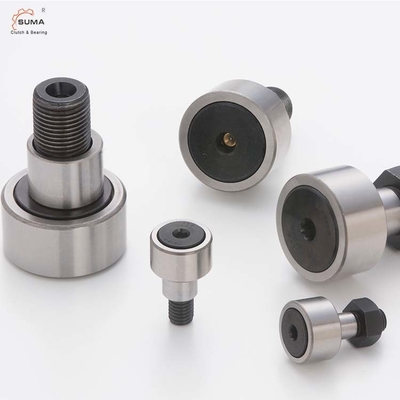

Incidences excentriques CCFH-1 3/4-SB de palpeur de came de goujon de série de CCFE-SB
Données techniques
Dimensions et capacités
BRG. NON. |
DIAMÈTRE DE ROULEAU. (RD) +.000 -.001 |
ROULEAU LARGEUR (w) +.000 -.005 |
BUSH. L'GTH. (G*) +.000 -.010 |
BUSH. Diamètre. (Le BD) ±.001 |
GOUJON L'GTH. (SL) |
MIN. THR'D L'GTH. (TL) |
TRÈS BIEN THR'DS. |
CCE. |
LUB. L'AJUSTEMENT TEINTENT TAILLE (f) |
** RECOM. FIXAGE COUPLE LIVRES. - DANS. |
MAX. STATIC CAPACITÉ LIVRES. |
BASIC DYNE. LIVRES DE ÉVALUATION. |
CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-1-SB | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/8-SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/4-SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 1/2-SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 5/8-SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 3/4-SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-1 7/8-SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-2-SB | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/4-SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/2-SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-2 3/4-SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-3-SB | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/4-SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/2-SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
CCFE-4-SB | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
Caractéristiques
Les incidences excentriques de palpeur de came de goujon inclut la structure compacte multiple, exactitude tournante élevée, grandes variétés, large adaptabilité et l'installation facile et elle peuvent soutenir la charge radiale élevée et certaine charge de choc et sont très utilisées dans la machine-outil, métallurgique, le textile et les machines d'impression, les chaînes de fabrication et etc.
Des incidences excentriques de palpeur de came de goujon se compose d'anneau externe usiné d'épais-mur, rouleaux d'aiguille ou ensembles cylindrique de rouleau, ou rouleau d'aiguille de conseils de cage ou d'armement complet, anneau ou boulon intérieur et joint.
