La série de CCFH-S CCFH-SB a couronné le palpeur de came résistant CCFH-3/4-SB
Caractéristiques de palpeur de came résistant
CCFH-1-B a couronné avec le palpeur de came résistant de trou de sortilège
Palpeur de came résistant couronné par CCFH-1-SB de trou de Seald et de sortilège
Les fonctions typiques d'un palpeur de came sont de fournir l'appui antifriction du mouvement linéaire ou de suivre la surface d'une came.
SUMA Stud Cam Follower a été conçue pour résister aux conditions intermittentes de choc, de chargement et de précision liées à ces applications.
Données techniques de palpeur de came résistant
INSEALED BRG. NON. |
ROULEAU Diamètre (RD) |
ROULEAU LARGEUR (w) |
GOUJON Diamètre (Écart-type) |
GOUJON LONGUEUR (SL) |
Mn. FIL LONGUEUR (TL) |
TRÈS BIEN FIL |
TROU D'HUILE | LUS MONTAGE TAILLE (f) |
RRCOM. CL AMPING COUPLE LSS. DANS |
Max CHARGE STATIQUE CAPACITÉ LSS. |
SASIC Dyne. ESTIMATION LSS. |
|
TROU CENTRE (HC) |
TROU DIAMÈTRE (HD) |
|||||||||||
CCFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
CCFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
CCFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
CCFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
CCFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH-1-S | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH-1 1/4-S | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH-1 1/2-S | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH-1 3/4-S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH-1 7/8-S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH-2-S | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH-2 1/4-S | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH-2 1/2-S | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH-2 3/4-S | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH-3-S | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH-3 1/4-S | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH-3 1/2-S | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CCFH-4-S | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
Application de palpeur de came résistant
Nourriture et boisson | Équipement de conditionnement | Manipulation de matériel d'unité |
Usines automatiques | Forage de pétrole | Aciéries |
Texitiles/impression | Équipement d'automation | Machines-outils |

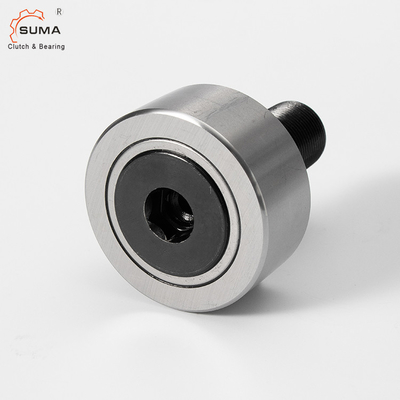

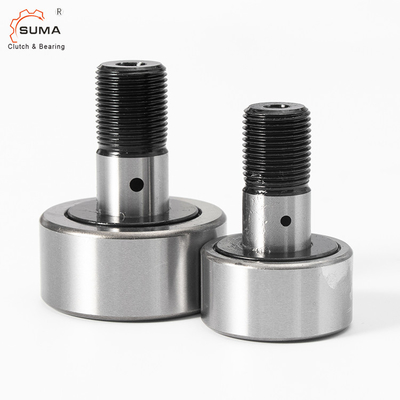

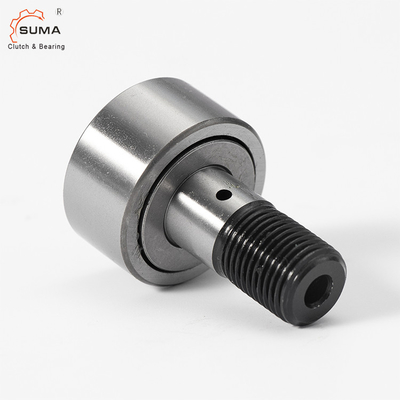

Images de palpeur de came résistant
