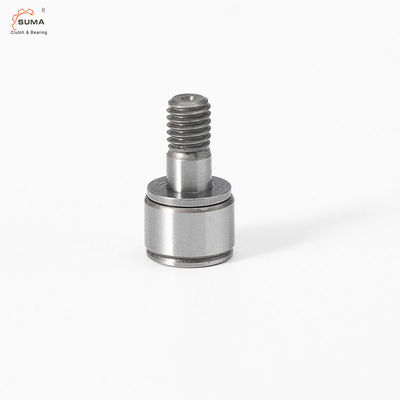

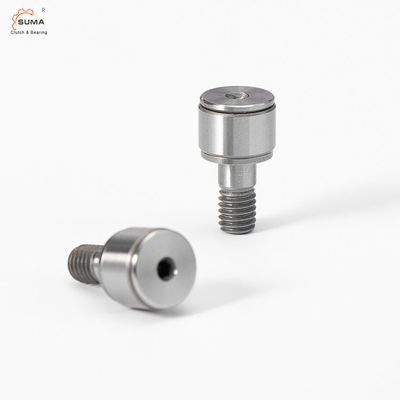

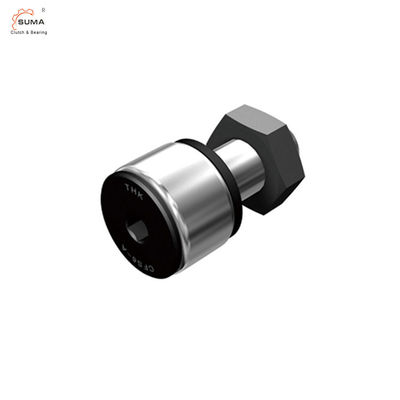

Ring Compact Type Cam Follower externe CFS4V CFS4A CFS4V-A
Données techniques
Les palpeurs de came sont des incidences avec les rouleaux de incorporation d'une aiguille de goujon dans un anneau externe à parois épaisses. Ces incidences sont conçues pour la rotation externe d'anneau, et ont la représentation de rotation supérieure avec un petit coefficient de frottement.
En outre, des palpeurs de came sont conçus pour avoir le dégagement interne radial minimal pour augmenter la zone de chargement, réduisant l'effet des charges de choc et pour assurer la longue durée stable.
·Type miniature
·Série de CFSV
Catégorie | Palpeurs de came | Type de rouleau | Anneau externe cylindrique |
---|---|---|---|
Diamètre extérieur D (Ø) | 8 | Ring Width externe C (millimètres) | 5 |
Fil (millimètres) | M4×0.7 | Méthodes de attachement | Prise de sortilège du côté principal seulement |
Matériel | Acier au carbone | Doublure de rouleau | Non |
Type de palpeur de came | Norme | Goujon | Avec le goujon |
Unité | Système métrique | Méthode de guidage de rouleau | Plein type de rouleau |
Estimation dynamique de base de charge (kN) | 2,35 | Estimation de base de charge statique (kN) | 3,04 |
Structure de scellage | Sans joint | Capacité de charge de voie (kN) | 0,77 |
Montage consacré de graisse inclus | Non | Charge permise de maximum (kN) | 0,78 |
Dimensions et capacités
