Incidence de butée
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | GV45 GV50 |

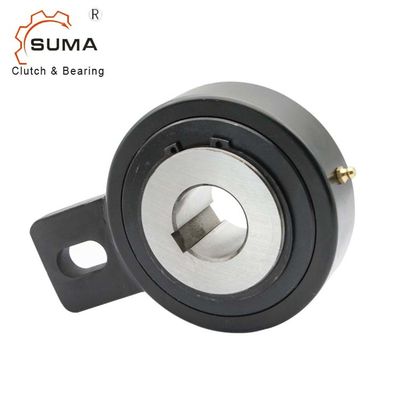

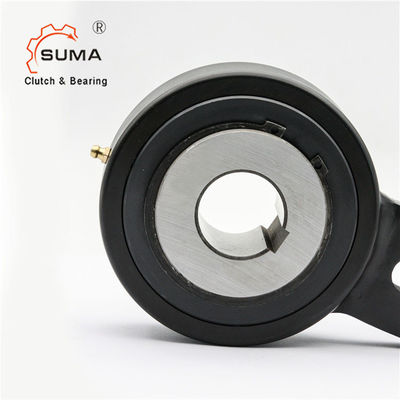

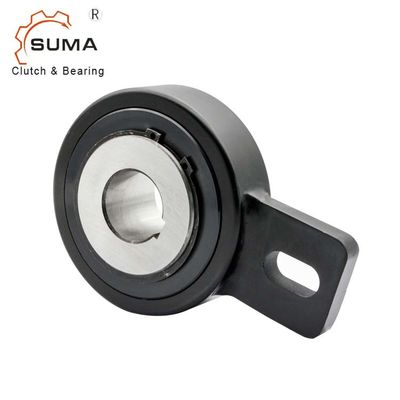

GVG40 40*132*52MM incidences d'un de manière embrayage de butée
Caractéristiques
La série de GVG laisse aller est avec des cages de cales, centrant entre la course intérieure et la course externe est effectué au moyen de buissons.
les forces de couple sont transmises de l'axe à la course intérieure au moyen d'une clé.
La tolérance d'axe doit être h6.
Quand laissez aller est employé comme dispositif non de retour, le levier fixe à la course externe doit être serré entre deux parenthèses ; autrement une goupille doit être insérée
dans le trou fait une boucle. Une fois verrouillé au cadre d'une machine, il arrête laissent aller la rotation
les buissons, le levier doivent être donnés un dégagement à tenir compte du mouvement axial.
laissez aller est fourni déjà graissé.
Dimensions et capacités
| Modèle |
dH7 millimètre |
D millimètre |
L millimètre |
B1 millimètre |
L1 millimètre |
b2 millimètre |
I2 millimètre |
I3 millimètre |
I4 millimètre |
Poids kilogramme |
Max Speed |
Couple Nanomètre |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2)Vitesse laissée maximum
