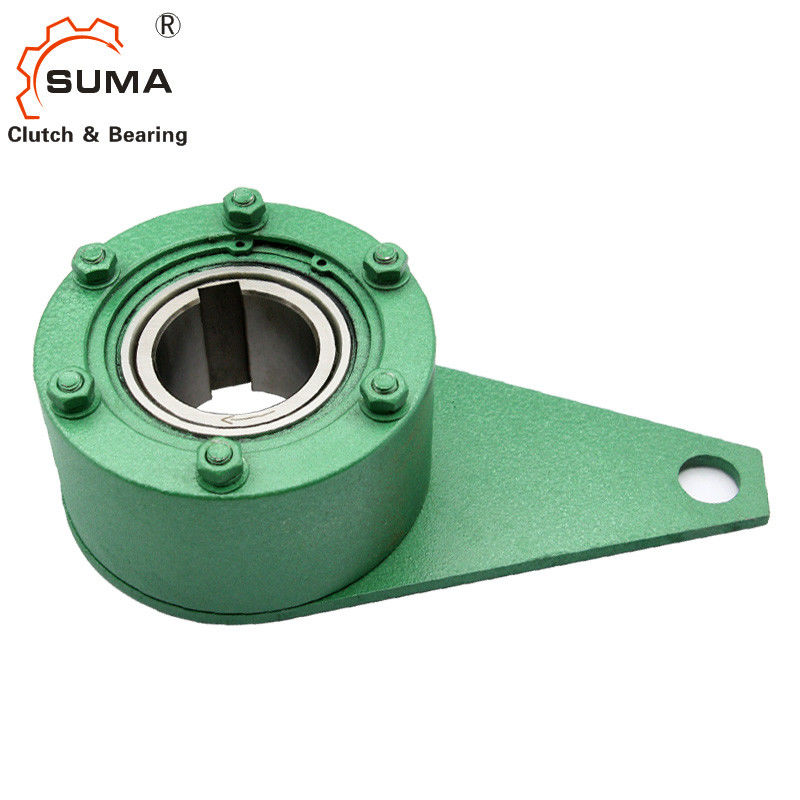

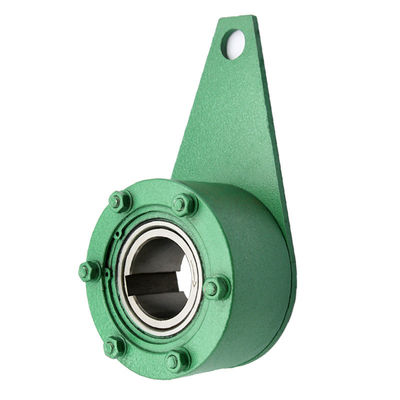

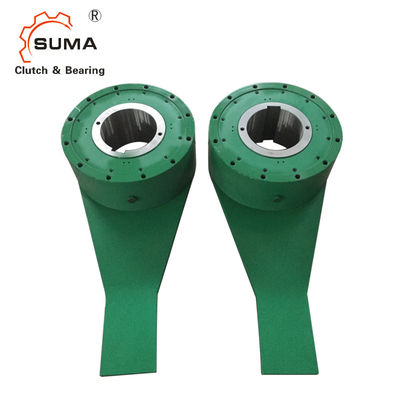

BS75R GCr15 1 180 t/mn directionnels débordant l'embrayage
Caractéristiques
L'entretien facile de lubrification d'offre de série de BS-R.
1. Pré-insertion le V-anneau dans l'axe de convoyeur dans la direction correcte.
2. solidement installer l'embrayage de came des BS sur l'axe. Appliquez la pression seulement sur le visage d'extrémité de la course intérieure
en insérant l'embrayage de came des BS sur l'axe. Ne frappez pas la course intérieure directement avec un marteau ou n'appliquez pas la pression
sur la course externe. (Référez-vous à la page 13 pour l'installation et l'utilisation)
3. appliquez le mastic fourni, au visage d'extrémité de la course intérieure et de l'emballage, et fixez l'unité d'embrayage de came des BS à
l'axe de convoyeur avec la plaque d'extrémité. En même temps, employez le joint de joint de chaque boulon pour empêcher la fuite d'huile.
Dimensions et capacités
Modèle |
Couple Capacité (N·m) |
Trou Diamètre Gamme |
Maximum. Dépassement (r/m) Course intérieure |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
|
BS65R | 1 570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9,5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
BS75R | 2 450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9,5 | 354 | 250 | 19 | 65 | 16,5 | 100 |
BS85R | 5 880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20,5 | 115 |
BS95R | 7 840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12,5 | 497 | 350 | 32 | 105 | 20,5 | 130 |
BS110R | 10 800 | 80 à 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15 700 | 90 à 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Modèle |
Couple Capacité (N·m) |
Trou Diamètre Gamme |
fonctionnement Course |
B |
C |
PCD E |
F |
G |
L |
Je |
J |
R |
P |
Q |
Minute |
Maximum |
|
BS160R | 24500 | 100 à 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 à 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Modèle |
Couple Capacité (N·m) |
Trou Diamètre Gamme |
fonctionnement Course |
B |
C |
PCD E |
F |
G |
Je |
L |
M |
N |
O |
P |
Q |
Minute |
Maximum |
|
Les BS 220R | 49000 | 150 à 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
Les BS 250R | 88200 | 175 à 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
Les BS 270R | 123000 | 200 à 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
Les BS 300R | 176000 | 230 à 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
Les BS 335R | 265000 | 250 à 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
Les BS 350R | 314000 | 250 à 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
Les BS 425R | 510000 | 325 à 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
Les BS 450R | 686000 | 350 à 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Notes :
1. L'embrayage de came de BS-R peut être ennuyé selon vos caractéristiques, mais spécifie svp le diamètre ennuyé avec la tolérance et la rainure de clavette
dimensions.
2. les bras de couple sont facultatifs. Le bras montré ci-dessus est seulement pour votre référence. S'il y a lieu, spécifiez-svp le sur votre ordre.
Montage et accouplement
4. Après nettoyage de l'intérieur du gisement de pétrole, appliquez le mastic sur le visage d'accouplement du gisement de pétrole. Placez l'huile
indicateur de niveau verticalement (la ligne rouge est inférieure, et bleu est supérieur), pour des modèles de BS65R à BS200R ; installez le gisement de pétrole
au visage d'extrémité de la course externe avec les boulons, tandis que pour les modèles BS220R et en haut, installez le gisement de pétrole sur
défenseur de joint utilisant les boulons. Empêchez soigneusement la poussière de pénétrer l'embrayage de came ou le gisement de pétrole.
5. presse le V-anneau pré-inséré entièrement de sorte que le visage des contacts de cache anti-poussière étroitement.
6. au cas où la température ambiante s'élèverait 40°C et en haut, on lui recommande de placer le bouclier ou le toit et d'éviter direct
lumière du soleil afin de prolonger la durée de l'embrayage de came.
