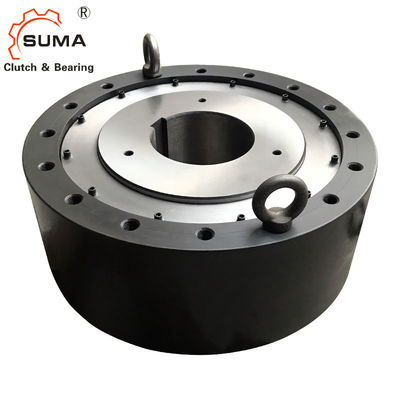

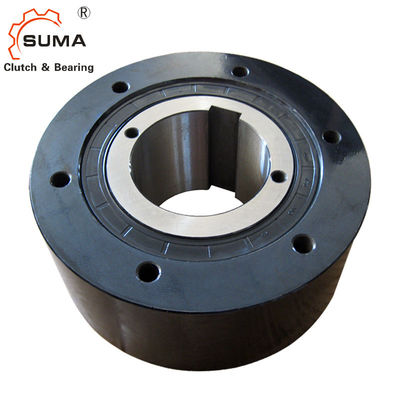

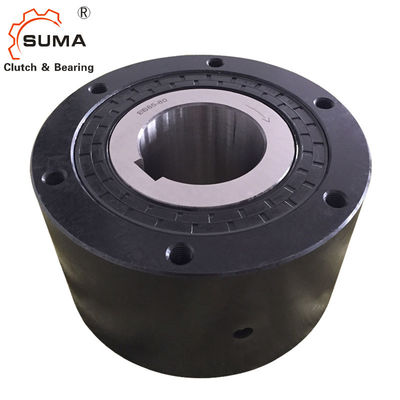

Convoyeur à bande BS110 débordant l'embrayage soutenant 250RPM

Informations de base
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: BS110
Quantité de commande min: 1
Prix: USD130-USD180 PER PIECE
Détails d'emballage: Cas en bois
Délai de livraison: 7-10 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs par mois
Nom de produit: Dépassement de l'embrayage soutenant BS110 Matériel: Acier de l'incidence Gcr15
Taille: 110*270*115mm Capacité de couple: 10800Nm
Poids spécifique: 34.2Kg Garantie: 1 an
Vitesse de rotation: 250rpm OEM: Acceptez
Surligner:

Le dépassement BS110 saisissent le rapport

,

Le dépassement 250RPM saisissent le rapport

,

Dépassement de l'embrayage BS110

Convoyeur à bande BS110 débordant l'embrayage soutenant 250RPM



Caractéristiques

Les embrayages de came de série des BS sont prévus pour des applications où la rotation inverse de l'axe à basse vitesse de tête de convoyeur doit être empêchée (backstopping).

1. Pour la prévention de la rotation dans la direction inverse aux vitesses réduites sur des convoyeurs ou des pompes.
2. Avant installation, vérifiez que la direction de la rotation de la course intérieure de l'embrayage de came des BS (montré par la flèche sur l'intérieur

la course) est identique que la direction de la rotation du convoyeur.
3. solidement installer le bras de couple de l'embrayage de came des BS utilisant des boulons de la force 10,9 ou plus haut. Assurez-vous que le contact entre

la surface du bras de couple et du côté de la course externe est de niveau et exempte de poussière.

Dimensions et capacités





Modèle

Couple
Capacité
(Nanomètre)
Maximum.
Dépassement
(r/min)
Course intérieure

Entrave
Couple
(Nanomètre)




B


C


PCD
D


E


S

S.M.
Lancement de Size×
Le × No.of connexion des trous


Poids

(kilogramme)

BS30 294 350 0,58 64 90 64 80 45 13 M 6 ×P1.0×4 2,1
BS50 784 300 0,98 67 125 67 110 70 16 M 8 ×P1.25×4 4,0
BS65 1570 340 3,92 90 160 85 140 90 20 M10 ×P1.5×6 11,5
BS75 2450 300 5,88 90 170 85 150 100 20 M10 ×P1.5×6 13,1
BS85 5880 300 7,84 115 210 110 185 115 30 M12 ×P1.75×6 24,7
BS95 7840 250 9,8 115 230 110 200 130 30 M14 ×P2.0× 6 29,4
BS110 10800 250 14,7 115 270 110 220 150 30 M16 ×P2.0× 6 34,2
BS135 15700 200 19,6 135 320 130 280 180 30 M16 ×P2.0× 8 68
Type

Capacité de couple

(Nanomètre)

Max. Overrunning

(r/min)

Course intérieure

Entrave

Couple

(Nanomètre)

B C

PCD

D

E S

S.M.

T.H.S.XP-Q'ty

G.F.H. (Taille)

Q. de G.

(kilogramme)

Les BS 160 24 500 100 34,3 135 360 130 315 220 40 M20xP2.5-10 Pinte 1/4 0,12
Les BS 200 37 200 100 44,1 150 430 145 380 265 40 M22xP2.5- 8 Pinte 1/4 0,14
Les BS 220 49 000 80 73,5 235 500 230 420 290 40 M20xP2.5-16 Pinte 1/4 0,8
Les BS 250 88 200 50 93,1 295 600 290 530 330 50 M24xP3.0-16 Pinte 1/4 1,1
Les BS 270 123 000 50 98 295 650 290 575 370 50 M24xP3.0-16 Pinte 1/4 1,2
BS300 176 000 50 108 295 780 290 690 470 60 M30xP3.5-16 Pinte 1/4 1,3
BS335 265 000 50 137 305 850 320 750 495 70 M36xP4.0-16 Pinte 1/4 1,4
BS350 314 000 50 157 320 930 360 815 535 70 M36xP4.0-16 Pinte 1/4 1,5
BS425 510 000 50 216 440 1 030 450 940 635 70 M36xP4.0-18 Huile 6,000ml
BS450 686 000 50 245 450 1 090 480 990 645 80 M42xP4.5-18 Huile 7,000ml










Montage et accouplement



4. La tolérance recommandée d'axe est h7 ou h8.
5. En insérant l'embrayage de came des BS sur l'axe, appliquez la pression seulement sur la course intérieure. Ne tapez pas la course intérieure directement avec a

martelez ou exercez n'importe quelle force sur la course, le joint de la poussière, ou le plat externe de la poussière.
6. toujours employer une clé parallèle pour l'installation sur l'axe et puis fixer l'embrayage de came des BS à l'axe avec la plaque d'extrémité. Jamais utilisation

une clé conique.
7. En installant des modèles au-dessus de BS160 (types lubrifiés par graisse), l'endroit un de quatre bouchon dedans
L'emplacement inférieur direct. Ceci tiendra compte du drainage facile de la graisse pour le nettoyage.
8. Tandis que l'axe tourne, l'extrémité du bras de couple balancera dans une certaine mesure en direction de la rotation. Soutenez le bras de couple

extrémité seulement en direction de rotation, mais être sûr de lui permettre une oscillation libre. Si l'extrémité de bras de couple est fixée solidement

(voir le diagramme d'installation), l'intérieur de l'embrayage devient tordu, et ceci peut avoir comme conséquence les dommages aux composants.
9. Pour les modèles BS30 à BS200, un bras de couple simple d'un côté est suffisant, mais pour les models 220 à BS450, utilisent deux bras de couple, un

de chaque côté. Installez les bras de couple également ainsi que la force est transmise par le centre de l'embrayage.
10. des bras de couple pour l'embrayage de came des BS sont normalisés.
