L'indexation ESG2 GCr15 de dépassement laissent aller l'embrayage

Informations de base
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: RIZ30 ESG2
Quantité de commande min: 1
Prix: USD50-USD130 PER PIECE
Détails d'emballage: BOÎTE DE CARTON
Délai de livraison: 7-10 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs par mois
Nom de produit: Dépassement de l'embrayage soutenant RIZ30 ESG2 Matériel: Acier de l'incidence Gcr15
Poids spécifique: 5KG Garantie: 1 an
Dépassement de la vitesse: 9000RPM Capacité de couple: 80Nm
OEM: Acceptez Port: Changhaï Ningbo
Surligner:

ESG2 laissent aller l'embrayage

,

L'indexation laissent aller l'embrayage

,

Indexation une de la cale de manière

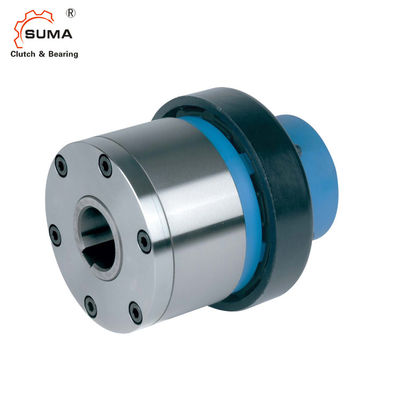

L'indexation ESG2 GCr15 de dépassement laissent aller l'embrayage

Caractéristique

Le type RIZ. .ESG2 est un centrifugeur enlèvent le type de cale laissent aller quand la course intérieure déborde. Seulement cette course est conçue pour laisser aller.
C'est une unité d'un seul bloc conçue pour des applications de dépassement d'embrayage. Typiquement est employé dans des commandes de rampement où la vitesse de dépassement est haute, mais dans la vitesse d'entraînement bas et ne dépasse pas la vitesse l'entraînement maximum spécifique dans la table.
C'est un type RIZ ("voir la page 84 pour de plus amples informations) équipé d'un accouplement élastique et d'une couverture G2 d'es. Le type d'es est un accouplement rocailleux, économique et approprié à beaucoup d'applications.
La course intérieure doit déborder et sera reliée à l'axe conduit de machine. Quand complet commandé, l'unité est livré graissez lubrifié, prêt pour l'installation horizontale ou verticale.

Dimensions et capacités

L'indexation ESG2 GCr15 de dépassement laissent aller l'embrayage 0

Type Taille









Vitesses





Poids
RIZ. .ESG2 dH7 Es TKN nmax1) nmin2) nmax3) dK1H7 D L1 b1
[millimètre]   [Nanomètre] [min-1] [min-1] [min-1] [millimètre] [millimètre] [millimètre] [millimètre] [kilogramme]
30 10 80 290 700 9000 10. 45 100 68 17 5
35 16 250 280 670 8500 10. 50 110 74 19 6,6
40 25 400 260 630 7500 15. 55 125 86 22 9,9
45 40 625 255 610 6700 20. 60 130 86 26 11,3
50 63 1000 235 560 6000 20. 70 150 94 30 16,7
60 100 1600 210 510 5300 25. 75 170 114 35 24
70 160 2500 195 470 4000 30. 80 190 134 41 32,5
80 400 5000 155 375 4000 45. 100 210 144 56 52
90 630 7500 145 350 3000 60. 120 230 158 64 78
100 1000 12500 140 340 2400 75. 140 270 182 75 136
130 1600 20000 130 320 2400 90. 160 310 212 85 199

NOTES

1) Cette vitesse maximale permise n de transmission de couple maximum ne doit pas être dépassée en transmettant le couple

2) Course intérieure

Cette minute de dépassement permise minimum de la vitesse n ne devrait pas être réduite sous le fonctionnement continu.

Réduction possible de cette vitesse minimum sur demande

3) Course intérieure

Rainure de clavette à DIN 6885,11

En passant commande, spécifiez svp le diamètre ennuyé de d k et la direction de la rotation vus du „A de flèche « : Course intérieure du „R «

les dépassements dans le sens horaire, le „L « dépassements de course intérieure dans le sens anti-horaire « se rapportent au support et aux instructions d'entretien

Montage de l'exemple
L'indexation ESG2 GCr15 de dépassement laissent aller l'embrayage 1
Images
   L'indexation ESG2 GCr15 de dépassement laissent aller l'embrayage 2
L'indexation ESG2 GCr15 de dépassement laissent aller l'embrayage 3
