GVG35 GVG 35 Embout d'embrayage à sens unique arrière d'embrayage d'embrayage d'embrayage d'embrayage d'embrayage 606Nm
Caractéristiques de l'embrayage arrière GVG35
Les freewheels de la série GVG sont avec des cages de pulvérisation, centrée entre la course intérieure et la course extérieure est effectuée au moyen de buissons.
les forces de couple sont transmises de l'arbre à la voie intérieure au moyen d'une clé.
La tolérance de l' arbre doit être h6.
Lorsque la roue libre est utilisée comme dispositif de non-retour, le levier fixé à la corde extérieure doit être placé entre deux supports; sinon, une broche doit être insérée.
Quand il est verrouillé sur le cadre d'une machine, il arrête la roue libre tournant
Les arbustes, le levier doit être donné une certaine quantité de dégagement pour permettre le mouvement axial.
La roue libre est fournie déjà huilée.
Dimensions et capacités de l'embrayage arrière GVG35
| Modèle |
dH7
mm
|
D
mm
|
L
mm
|
B1
mm
|
L1
mm
|
b2
mm
|
Je suis...2
mm
|
Je suis...3
mm
|
Je suis...4
mm
|
Le poids
en kg
|
Vitesse maximale |
Le couple
Nm
|
| GVG20 |
20 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.5 |
400 |
606 |
| GVG25 |
25 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.4 |
400 |
606 |
| GVG30 |
30 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.3 |
400 |
606 |
| GVG35 |
35 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
125 |
2.2 |
400 |
606 |
| GVG40 |
40 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
4 |
300 |
1295 |
| GVG45 |
45 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.8 |
300 |
1295 |
| GVG50 |
50 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.7 |
300 |
1295 |
| GVG55 |
55 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.5 |
300 |
1295 |
| GVG60 |
60 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
6.1 |
250 |
2550 |
| GVG70 |
70 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
5.7 |
250 |
2550 |
| GVG80 |
80 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
10.2 |
200 |
4875 |
| GVG90 |
90 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
9.6 |
200 |
4875 |
1)Tmax: 2 fois Tn
Le nombre de pièces de rechange doit être le même que le nombre de pièces.
2)Vite maximale autorisée

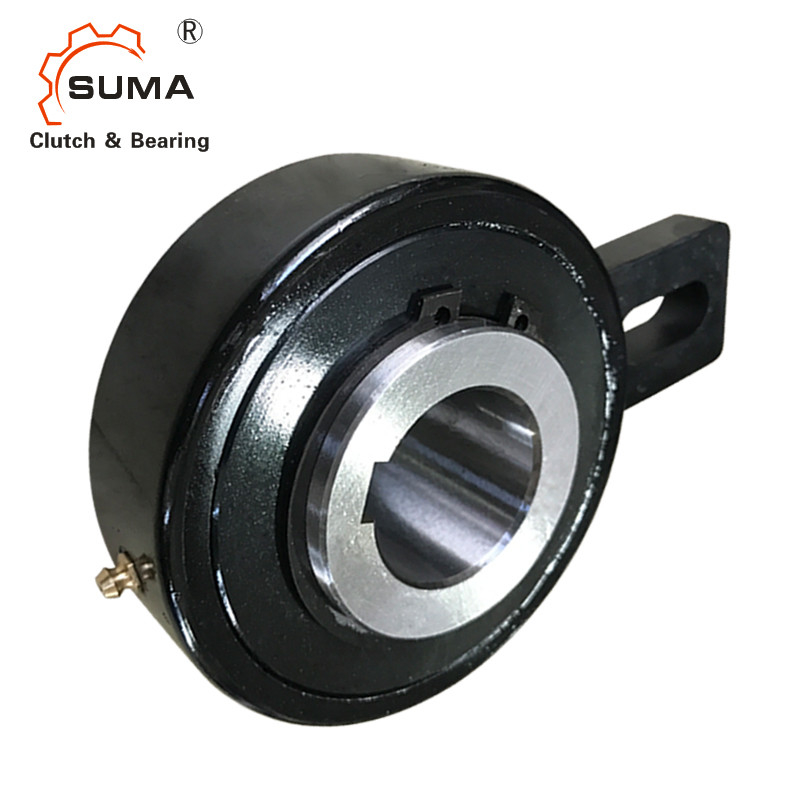

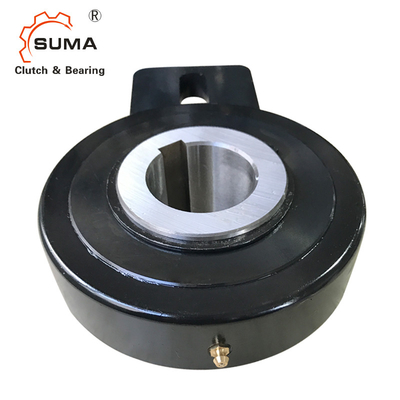

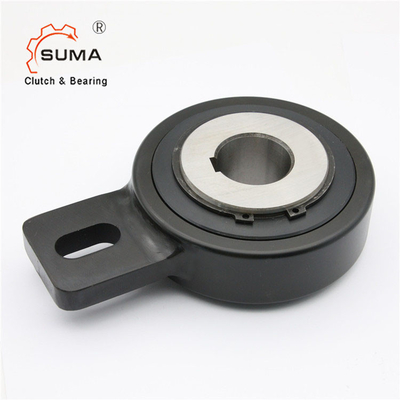

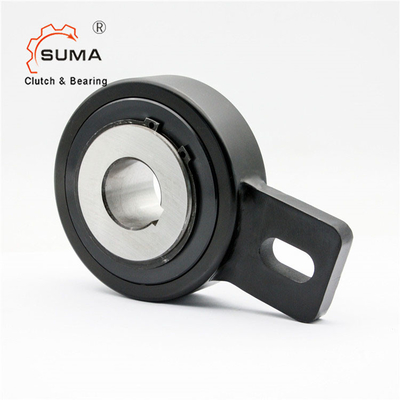

Des photos de l'embrayage de l'arrière du GVG35
