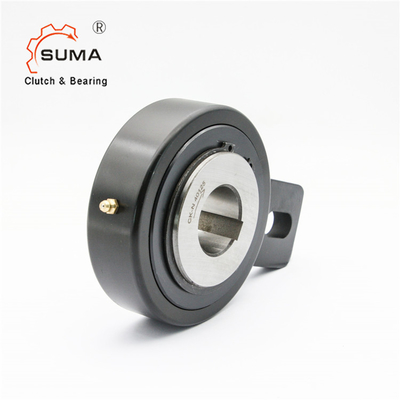

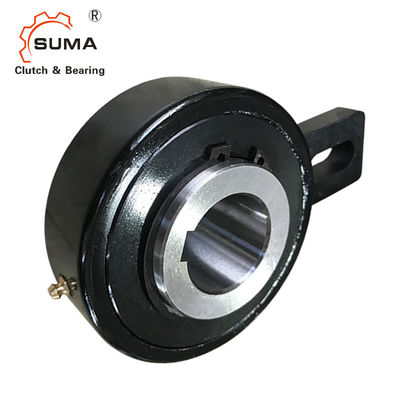

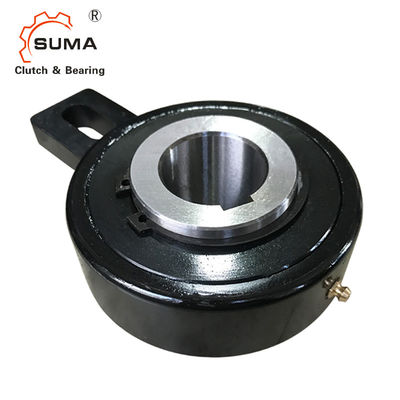

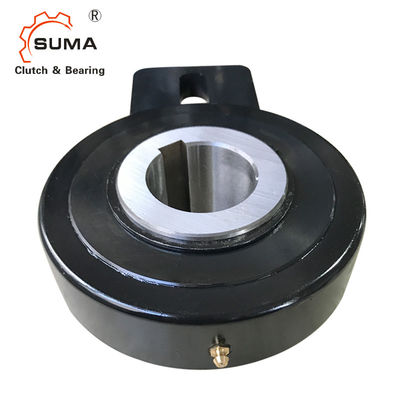

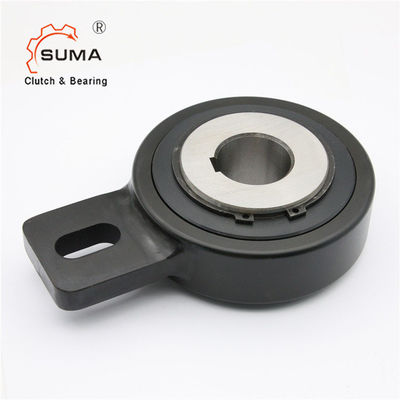

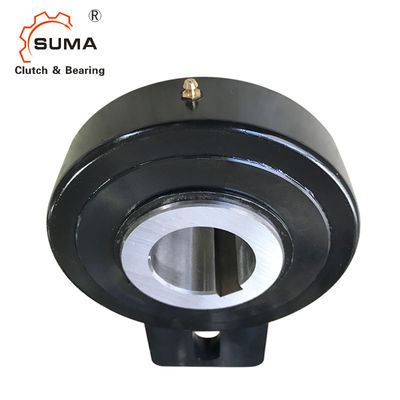

Embrayage de butée de manière de RSBW60 RSBW70 un soutenant pour le système de convoyeur
Caractéristiques
Structure :
Le type RSBW est un type de cale de C.C laissent aller. Il est d'un seul bloc, centré par les incidences simples pour de basses vitesses de rotation, et scellé utilisant le bouclier a protégé des joints circulaires.
Installation :
La conception permet à installation dans les environnements difficiles des secteurs d'éclaboussure de humidité si élevé ou d'eau. Un boulon, fixé à une partie fixe de la machine et de dépassement par la fente dans le bras de couple, fournit l'arrêt de rotation.
Le dégagement radial sur ce boulon devrait être égal à 1-3% de la largeur de fente. Le bras de couple et les incidences ne doivent pas être précontraints.
Données techniques
Nom de produit | Incidences d'embrayage de butée |
Modèle | RSBW60/RSBW70 |
Capacité de couple | 2550Nm |
Dépassement des vitesses | 250 minute -1 |
Diamètre intérieur | 60mm/70mm |
Diamètre extérieur | 161mm |
Épaisseur | 55mm |
Poids | 6.5kg |
Application | Machines de Fishinery, réducteur, appareils électroménagers |
Paquet | Boîte de carton |
Conditions de paiement | TTT, L/C, D/A, D/P, Western Union, Paypal |
Délai de livraison | 7-10 jours |
Dimensions et capacités
Type | Taille | Dépassement des vitesses | Poids | |||||||||
|
CAD7 | TKN 1) | nimax | D | L 1 | F | E | B | N | L | le BH11 | |
[millimètre] | [Nanomètre] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | |
20 | 375 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 | |
25 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,6 | |
30 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 | |
35M | 375 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 | |
35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,4 | |
40 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,6 | |
45 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 | |
50 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 | |
55 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,4 | |
60 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 | |
70 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,4 | |
80 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 | |
90 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,8 |
