Incidence de butée
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | GV90 GV100 GV110 |

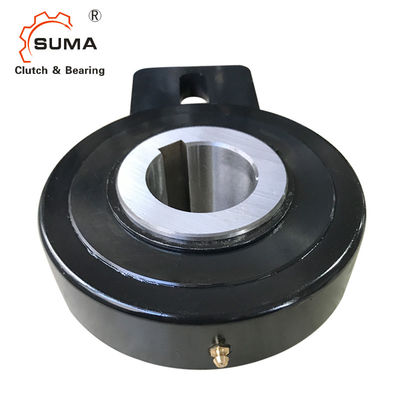

GV90 GV100 GV110 Incidences d'embrayage de butée d'élévateur à godets à sens unique
Caractéristiques de l'embrayage anti-retour GV
Les roues libres de la série GV sont à galets, le centrage entre la bague intérieure et la bague extérieure s'effectue au moyen de douilles.
les forces de couple sont transmises de l'arbre à la bague intérieure au moyen d'une clavette.
la tolérance de l'arbre doit être h6.
Lorsque la roue libre est utilisée comme dispositif anti-retour, le levier fixé à la bague extérieure doit être pris en sandwich entre deux supports ;sinon une épingle doit être insérée dans le trou en boucle.Lorsqu'il est verrouillé sur le châssis d'une machine, il arrête la rotation de la roue libre.
Si la roue libre est utilisée comme alimentation intermittente, le levier doit être fixé dans le sens de la longueur à l'aide du trou pour une tige de poussée ou similaire.Dans tous les cas, pour éviter de surcharger les bagues, le levier doit avoir un certain jeu pour permettre le mouvement axial.
la roue libre est livrée déjà graissée
Dimensions et capacités
| Modèle |
dH7 millimètre |
ré millimètre |
L millimètre |
B1 millimètre |
L1 millimètre |
b2 millimètre |
je2 millimètre |
je3 millimètre |
je4 millimètre |
Lester Kg |
Vitesse maximale |
Couple Nm |
Couple de traînée Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | dix | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | dix | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | dix | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | dix | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | dix | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | dix | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax : 2x Tn
Clé DIN 6885
2)Vitesse maximale autorisée
