incidence simple sphérique
>
|
| Lieu d'origine | LA CHINE |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | GE45ET-2RS |

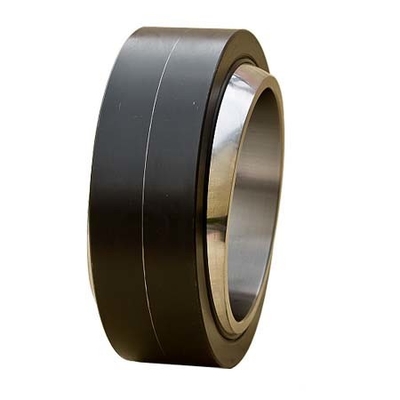

Incidences simples sphériques GE45ET-2RS d'auto-lubrification de GE… ET-2RS
Caractéristiques de l'incidence simple sphérique
Les incidences sphériques sont très utilisées en machinant les cylindres hydrauliques, forgeant des machines-outils, des machines d'ingénierie, l'équipement d'automation, des amortisseurs des véhicules à moteur, des machines de garde de l'eau et d'autres industries. L'incidence simple sphérique est une incidence de glissement sphérique, et le type de base se compose d'anneaux intérieurs et externes avec les surfaces de contact sphériques coulissantes sphériques. Selon sa structure et type, il peut soutenir la charge radiale, la charge axiale, ou les charges radiales et axiales combinées en même temps.
La forme de l'incidence simple ronde est moins difficile que celle du roulement, qui en particulier se compose d'anneau interne avec un plancher rond externe et d'anneau externe avec un plancher rond interne. Des incidences simples sphériques sont habituellement utilisées pour le mouvement de oscillation de bas-pas (mouvement angulaire d'IE). Puisque le plancher coulissant est rond, il pourrait en plus effectuer le mouvement d'inclinaison (mouvement auto-dressant d'IE) à l'intérieur d'une gamme d'attitude positive.
Dimensions et capacités
|
Modèle |
DIMENSIONS | Charges radiales | Poids | |||||||
| B | D | W | T | c1 | C2 | Charge statique | Dyne | kilogramme | ||
| GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
| GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
| GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
| GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
| GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
| GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
| GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
| GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
| GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
| GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
| GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1,04 |
| GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1,55 |
| GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2,31 |
| GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2,75 |
| GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4,45 |
| GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4,82 |
| GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8,05 |
| GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11,02 |
| GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14,01 |
| GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1,1 | 1,1 | 1530 | 7650 | 18,65 |
| GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1,1 | 1,1 | 2120 | 10600 | 28,03 |
| GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1,1 | 1,1 | 2320 | 11600 | 35,51 |
| GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1,1 | 1,1 | 2550 | 12700 | 39,91 |
| GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1,1 | 1,1 | 3030 | 15190 | 51,54 |
| GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1,1 | 1,1 | 3570 | 17850 | 65,06 |
| GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1,1 | 1,1 | 3800 | 19100 | 78 |
