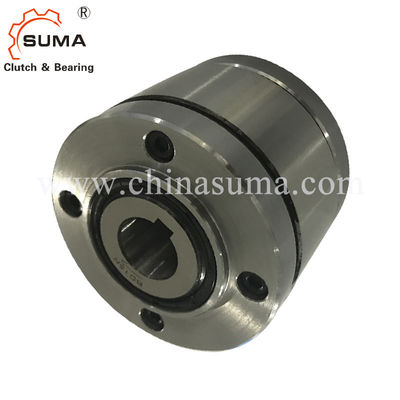

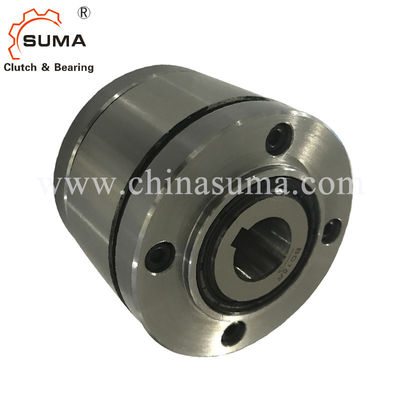

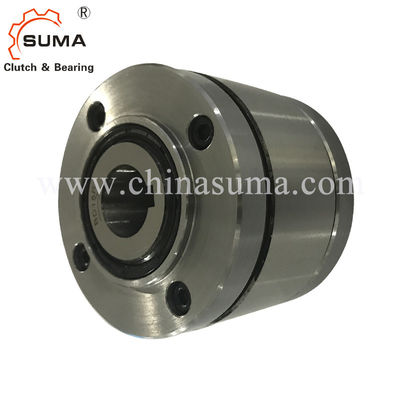

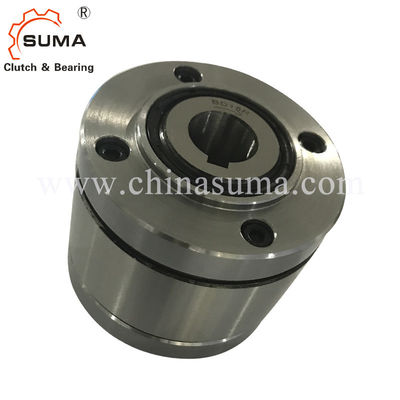

BD20 complets laissent aller 1700RPM débordant l'incidence d'embrayage
Caractéristiques
Complet laisse aller le BD… X sont cale scellée laisse aller avec des roulements à billes et le décollage X. de cale. Ils sont remplis d'huile fourni. Le décollage X de cale assure l'opération indépendante sans usage quand l'anneau intérieur tourne à la grande vitesse.
Laisse aller le BD… X sont employés comme :
Butées de ➧
➧ débordant des embrayages
pour des applications avec l'opération indépendante à grande vitesse et quand utilisé comme embrayage de dépassement avec l'opération motrice à vitesse réduite.
Couples nominaux jusqu'à 42 500 nanomètre.
Trous jusqu'à 150 millimètres.
Données techniques
Article | BD20 |
Diamètre intérieur. | 20 millimètres |
Diamètre externe. | 106 millimètres |
Largeur | 77 millimètres |
Couple | 420 nanomètre |
Poids | 3,8 kilogrammes |
Port | Changhaï ; Ningbo |
Délai de livraison | 10-15 jours |
Paquet | paquet en bois, paquet de carton, etc. |
Application | Ascenseur de convoyeur, de moteur électrique, de seau, etc. |
Dimensions et capacités
Freew taille de talon |
Type |
Nom couple d'inal |
Décollage de cale à la vitesse intérieure min-1 d'anneau |
Vitesse maximale freew d'anneau talons courses min-1 |
L'anneau externe conduit min-1 | millimètre |
Trou d dard millimètre |
millimètre | millimètre maximal | B millimètre |
D millimètre |
F millimètre |
G ** | H millimètre |
K millimètre |
L millimètre |
R millimètre |
S millimètre |
T millimètre |
Z ** |
Wei ght |
Le BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
Le BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
Le BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
Le BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
Le BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
Le BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
Le BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
Le BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
Le BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
Le BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.
Rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.
* rainure de clavette selon DIN 6885, page 3 • Tolérance de la largeur JS10 de rainure de clavette.
** Z = nombre des trous connexion G sur le cercle T. de lancement.
Montage de l'exemple
Complet laissez aller le BD 45 SX comme embrayage de dépassement sur la fin d'axe de la motivation essentielle tournante à grande vitesse d'une machine textile. Le pignon est lié à une commande auxiliaire. En fonctionnement le fonctionnement normal (laissant aller l'opération) les dépassements intérieurs d'anneau et l'anneau externe est à un arrêt avec boulonné sur le pignon. Pendant l'installation, la machine est conduite par la commande i-liary aux. lentement courante par l'intermédiaire de la commande à chaînes et laissez aller qui fonctionne dans l'opération motrice. Avec la grande vitesse de l'anneau intérieur en laissant aller l'opération, le type le décollage X de cale est employé ; les cales fonctionnent en laissant aller l'opération sans contact et par conséquent sont sans usage.
Support
La pièce d'attachement de client est portée sur le diamètre R et dessus boulonnée au visage. Le pilote sur les couvertures est particulièrement approprié à taching de plus petites et plus étroites pièces (pignons, roues de vitesse etc.). Le client doit fournir les vis de attachement de la longueur nécessaire afin de monter la cloison d'attachement.
La tolérance de l'axe doit être OIN h6 ou j6 et la tolérance du diamètre pilote R de la pièce d'attachement doivent être OIN H7 ou J7.
Exemple pour la commande
Laissez aller la taille BD 30, type avec le décollage X de cale
et trou de 45 millimètres :
• Le BD 30 DX, d = 45 millimètres
