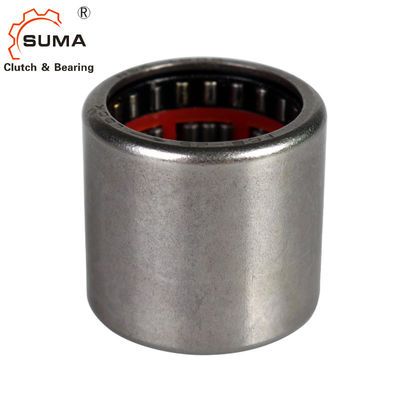

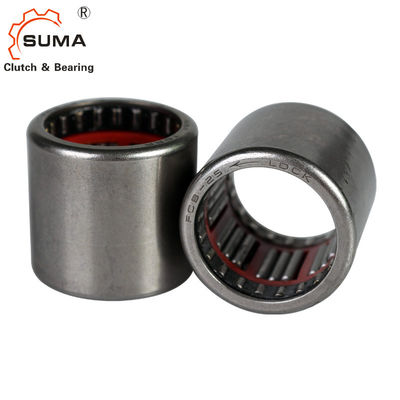

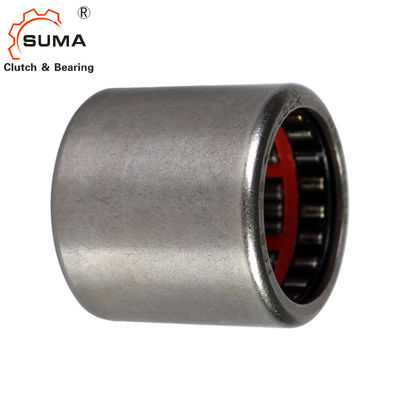

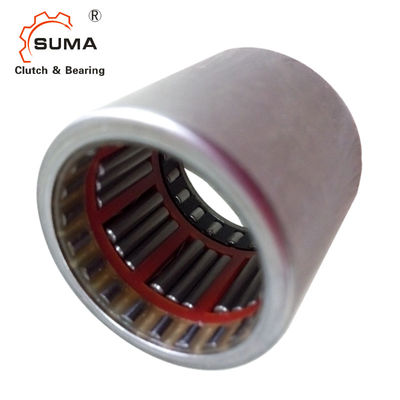

Roulement à rouleaux d'aiguille de manière du FCB GCr15 un de FC avec la cage en nylon
Caractéristiques
L'embrayage externe de rouleau d'aiguille d'anneau (incidence à sens unique) peut être utilisé comme convertisseur, dispositif de contrôle, et embrayage de dépassement.
FC (embrayage de rouleau d'aiguille) : composé d'emboutir l'anneau externe et la cage en plastique ; la cage peut avoir le roseau en plastique d'acier inoxydable tubulaire ou pour guider le rouleau d'aiguille ; caniveau d'anneau externe et rouleau inclinés d'aiguille en tant que verrouillage du dispositif.
FCB (ensemble d'embrayage et des roulements) : des incidences de soutien sont montées des deux côtés de la charge radiale d'embrayage et d'ours d'aiguille.
Le rouleau d'aiguille et l'ensemble en plastique de cage sont utilisés en tant qu'incidences de soutien.
Données techniques
Porter le numéro | Weight/kg | Taille principale | |||
FW | D | C | Couple | ||
FC4K | 1 | 4 | 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1,76 |
FC6K | 3 | 6 | 10 | 12 | 1,76 |
FC8 | 4 | 8 | 14 | 12 | 5,3 |
FCL8K | 3,5 | 8 | 12 | 12 | 5 |
FC10 | 4,8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5,3 |
FC12 | 11 | 12 | 18 | 16 | 12,2 |
FC14K | 13 | 14 | 20 | 16 | 17,3 |
FC16 | 14 | 16 | 22 | 16 | 20,5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) la vitesse de limite est efficace pour la lubrification de graisse et de pétrole. le Na se rapporte à la vitesse de limite de la rotation externe d'anneau.
(2) pour maintenir le rouleau d'aiguille dans la position verrouillée, l'arrêtoir est équipé de ressort d'acier inoxydable.
La vitesse limitée de la lubrification de pétrole et de graisse sont efficace, la déviation -0mm | -0.25mm, conditions spéciales de largeur en commandant des instructions.
