RSCI80 rapport de manière de la cale une de butée de la concentricité 4000RPM
RSCI80 rapport de manière de la cale une de butée de la concentricité 4000RPM

RSCI80 rapport de manière de la cale une de butée de la concentricité 4000RPM

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle RSCI80
Détails de produit
Nom de produit:
Embrayage RSCI80 de butée
Matériel:
GCr15 soutenant l'acier
TAILLE:
120*210*70mm
Capacité de couple:
4500Nm
Vitesse de rotation:
4000rpm
Garantie:
1 an
POIDS SPÉCIFIQUE:
12.5kg
OEM:
acceptez
Surligner:

Rapport de manière de la concentricité une

,

Rapport de la manière RSCI80 un

,

Incidence d'embrayage de butée de concentricité

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD260-USD350 PER PIECE
Détails d'emballage
Cas en bois
Délai de livraison
7-10 JOURS
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
1000pcs par mois
Description de produit

RSCI80 rapport de manière de la cale une de butée de la concentricité 4000RPM

Caractéristiques

Le type RSCI est un centrifugeur enlèvent le type de cale laissent aller avec la rotation de course intérieure. Seulement la course intérieure est conçue pour laisser aller. C'est un type soutenu non auto-.
Des incidences doivent être fournies pour s'assurer que la concentricité des courses intérieures et externes soutiennent les charges axiales et radiales, comme montré au verso.

On doit observer des limites de concentricité et de fin de bande. Le type de RSCI accepte tous les types de lubrifiant actuellement utilisés dans l'équipement de transport d'énergie. Il est possible de monter des ces laisse aller directement dans des boîtes de vitesse sans lubrification distincte. Un brouillard d'huile est généralement suffisant. La lubrification de graisse peut être acceptable si l'unité fonctionne en grande partie en condition de dépassement, comme sur des E-moteurs.
Quand utilisé comme butée, il doit vérifier que la vitesse de dépassement n'ira pas au-dessous de la vitesse minimum indiquée dans la table de caractéristiques.

Dimension et capacité



Type Taille   Vitesses   Non.   Poids

RS

Ci

dH7

TK

N1)

n

maximum

2)

n

imin3)

n

imax4)

D) D1h6 D2H7 D3 D4 z L Je I1 I4 f*45° dmin m tmin I2 I3

RS

Ci

F8
millimètre Nanomètre min-1 min-1 min-1 millimètre millimètre millimètre millimètre     millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre kilogramme kilogramme
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0,8 52 5 1 8 16 1,5 0,3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1,6 0,4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1,5 62 5 1 8 16 1,8 0,4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1,5 66 5 1 8 16 2,1 0,5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1,5 76 5 1 10 21 2,7 0,7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1,5 82 5 1 10 21 2,9 0,9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1,5 100 7,5 1 10 21 4,3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6,5 1,8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8,6 1,9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12,5 2,6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13,1 2,6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2,5 165 22 3 12 35 17,4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2,5 160 17 2 12 35 18,3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52,6 5 2,5 180 18,6 3 15 37 28 5
100M 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 5 2,5 200 13,5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52,6 5 3 210 18,6 3 15 37 35

6



RSCI .jpg

Notes :

1) × 2 T KN maximum de T =

2) Ce nmax maximal permis de vitesse de transmission de couple ne doit pas être dépassé en transmettant le couple.

3) Cet imin de dépassement permis minimum de Ni de vitesse ne devrait pas être réduit sous le fonctionnement continu.
Réduction possible de cette vitesse minimum sur demande

4) La course intérieure déborde la rainure de clavette à DIN 6885,1

5) Tolérance +1

La couverture F8 doit être commandée séparément

Support


Images

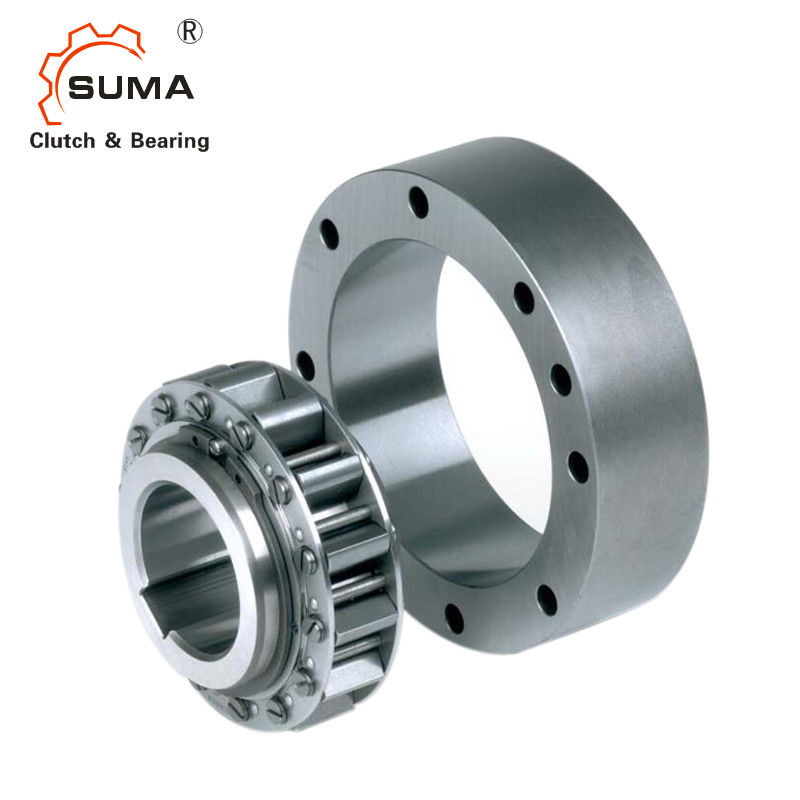

RSCI80 rapport de manière de la cale une de butée de la concentricité 4000RPM 2
